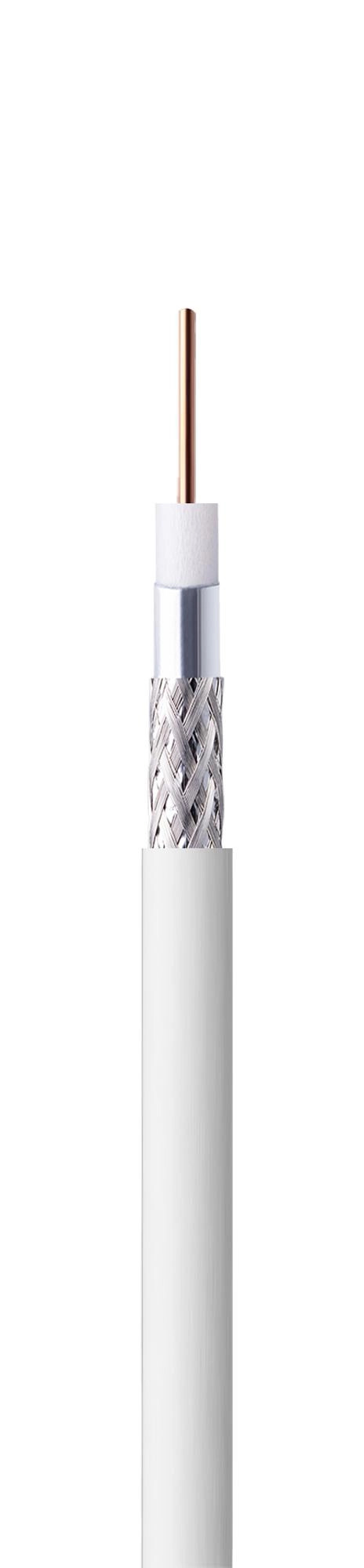

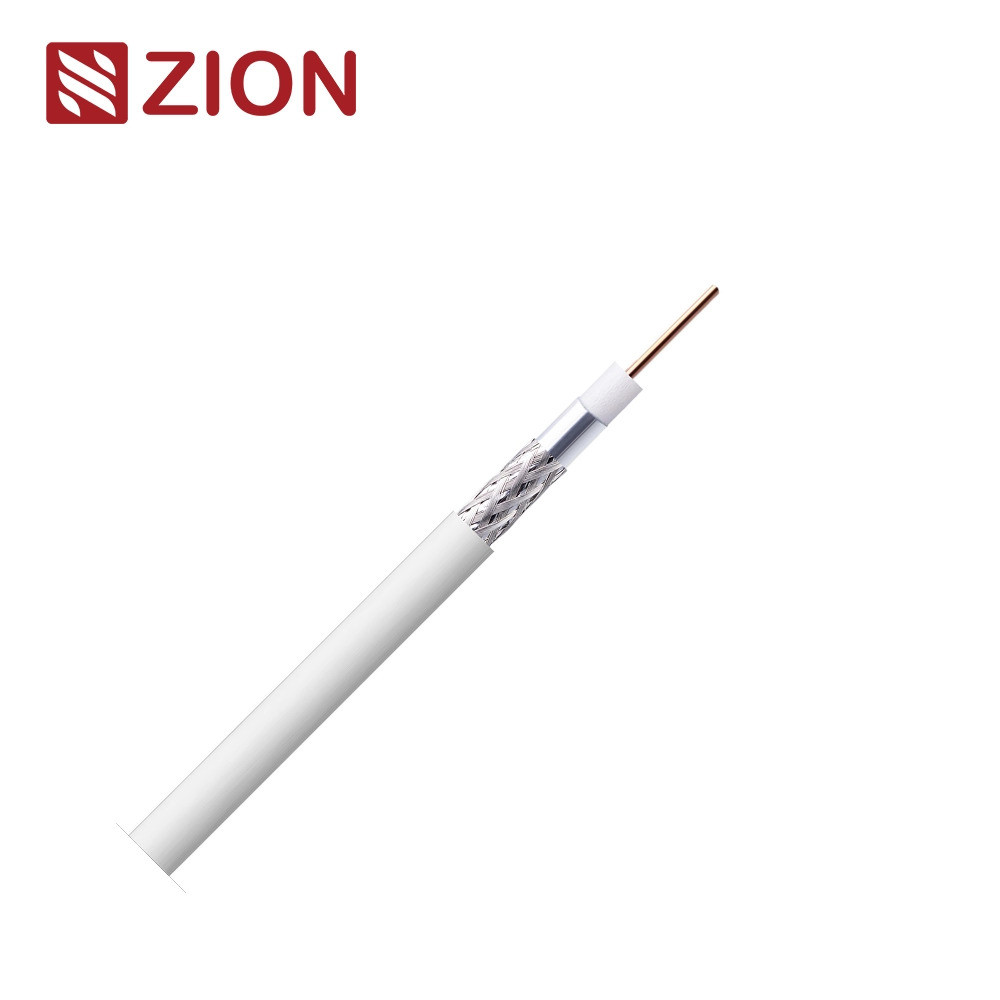

Kabel RG59 z SA klasy A Eca - rozwiązanie jakościowego przesyłu sygnału

Kluczowe informacje i parametry konstrukcyjne:

SKU:

7170302

Klasy CPR

Eca

Standardy:

EN50117-9-2
CEI-UNEL 36762
Wymogi dotyczące:

Materiał wewnętrznego przewodnika

Miedź zwykła (Cu)

Wielkość wewnętrznego przewodnika

00,80 ± 0,02 mm

Materiał izolacyjny

Polietylen pionowy ((PEG)

Rozmiar izolacji

30,50 ± 0,10 mm

Osłona 1

Al/Pet/Al

Osłona 2

Włókna do przędzania z miedzi (CuSn)

65% zasięgu

Włóczno

Materiał: PVC

OD: 5,00 ± 0,10 mm

Kolor: Biały/Czarny lub na zamówienie

Zastosowanie

DOCSIS 3.1 (Dane w systemie koaksjalnym)
CATV
4K-UHD
Instalacja wewnętrzna

Właściwości elektryczne i właściwości fizyczne:

Impedancja charakterystyczna

200 MHz 75±3 Ohm

Pojemność (@1kHz)

52 ± 2 pF/m.Nom

Wskaźnik prędkości

85% Nom.

Opór wewnętrzny przewodnika

35 Ω/km

Opór zewnętrznego przewodnika

180,60 Ω/km

Opór pętli

530,60 Ω/km

Włókno izolacyjne

20,5 kV

Maksymalny prąd (Ieff)

4 A

Strukturowa strata zwrotu (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Śledzenie Atenuacja (SA)
SA-klasa A++

30 - 1000 MHz

> 90 dB

1000 - 2000 MHz

> 75 dB

2000 - 3000 MHz

> 65 dB

Impedancja przeniesienia

5-30 MHz

< 9mOhm/m

Min.Promiar gięcia

25/50 mm

Maksymalna siła ciągnięcia kabla

90 N

Temperatura pracy

-20 / +70 °C

Atenuacja (w temperaturze 20°C)

Częstotliwość (MHZ)

Maksymalna atenuacja (dB/100 m)

5

2.10

10

3.00

30

4.40

50

5.70

200

11.00

300

13.50

470

16.80

*Powyższe dane są jedynie do celów odniesienia, pierwszeństwo ma sprawozdanie z badań z rzeczywistego zamówienia.

Informacje o zamówieniu:

Oznakowanie

HANGZHOU ZION 7170302 75 OHM RG59 SA Klasa A Eca
EN50117-9-2 DDMMYY 001M-100M

Pakiet

100M/roll, 300M/WS (lub na żądanie klienta)

Czas dostawy

Zwykle 25 dni po otrzymaniu depozytu.

Marka

HELLOSIGNAL® lub OEM
