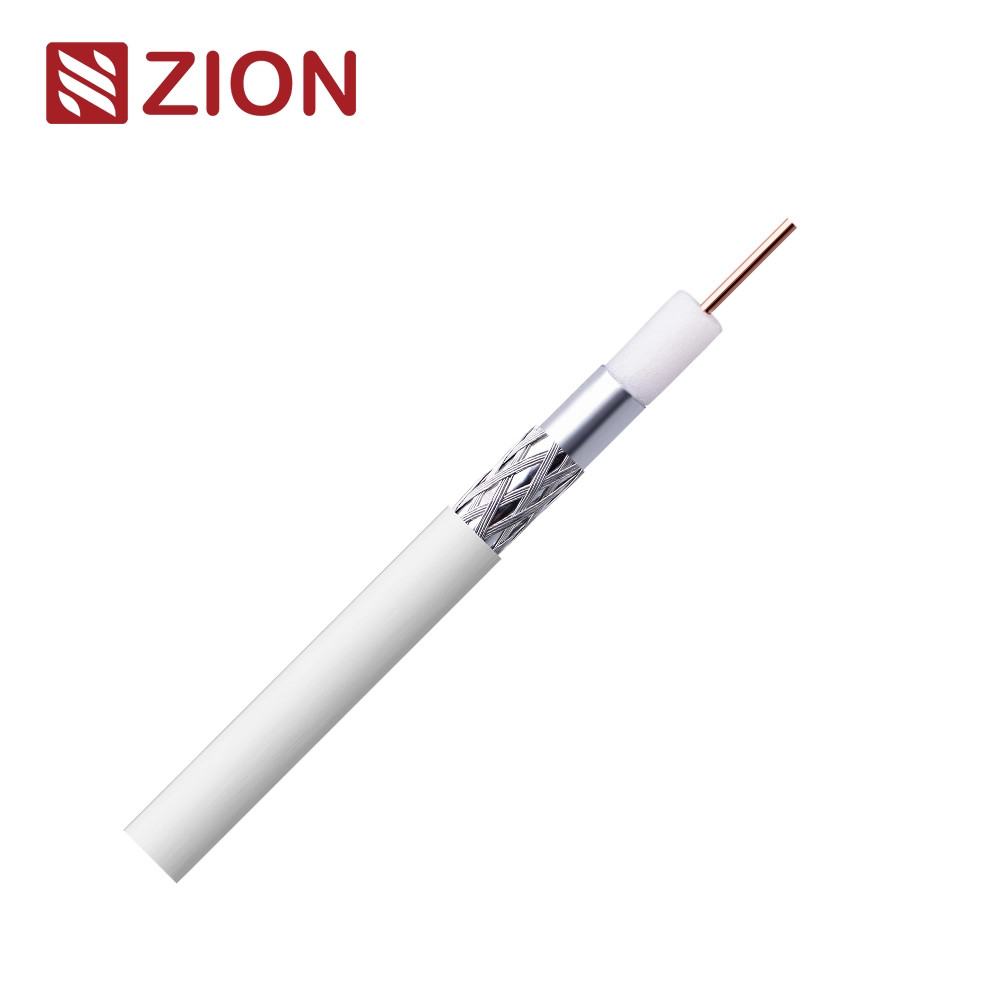

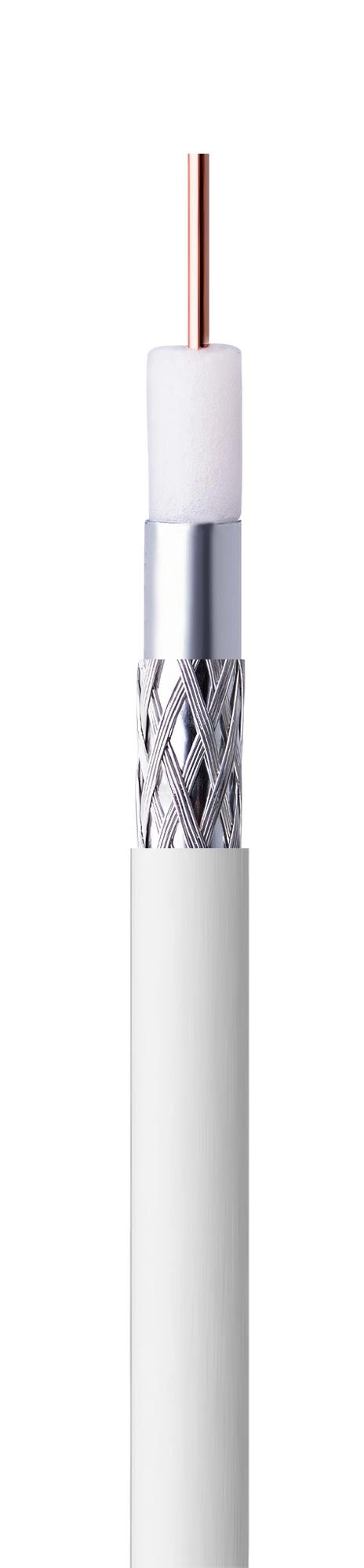

Kabel RG6+17V - SA klasa A Eca dla doskonałej transmisji sygnału

Kluczowe informacje i parametry konstrukcyjne:

SKU:

7170303

Klasy CPR

Eca

Standardy:

EN50117-9-2
CEI-UNEL 36762
Wymogi dotyczące:

Materiał wewnętrznego przewodnika

Miedź zwykła (Cu)

Wielkość wewnętrznego przewodnika

10,13 ± 0,02 mm

Materiał izolacyjny

Polietylen pionowy ((PEG)

Rozmiar izolacji

40,80 ± 0,10 mm

Osłona 1

Al/Pet/Al

Osłona 2

Włókna do warkoczy miedzianych

45% zasięgu

Włóczno

Materiał: PVC

OD: 6,70 ± 0,10 mm

Kolor: Biały/Czarny lub na zamówienie

Zastosowanie

Instalacja wewnętrzna

Właściwości elektryczne i właściwości fizyczne:

Impedancja charakterystyczna

200 MHz 75±3 Ohm

Pojemność (@1kHz)

54 ± 2 pF/m Nom

Wskaźnik prędkości

85% Nom.

Opór wewnętrzny przewodnika

18 Ω/km

Opór zewnętrznego przewodnika

22 Ω/km

Opór pętli

40 Ω/km

Włókno izolacyjne

3 kV

Maksymalny prąd (Ieff)

8 A

Strukturowa strata zwrotu (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Śledzenie Atenuacja (SA)
SA-klasa A++

30 - 1000 MHz

> 85 dB

1000 - 2000 MHz

> 80 dB

2000 - 3000 MHz

> 70 dB

Impedancja przeniesienia

5-30 MHz

<27 mOhm/m

Min.Promiar gięcia

35/70 mm

Maksymalna siła ciągnięcia kabla

150 N

Temperatura pracy

-20 / +70 °C

Atenuacja (w temperaturze 20°C)

Częstotliwość (MHZ)

Maksymalna atenuacja (dB/100 m)

5

1.60

10

2.10

30

3.20

50

4.10

200

8.00

300

9.80

470

12.40

*Powyższe dane są jedynie do celów odniesienia, pierwszeństwo ma sprawozdanie z badań z rzeczywistego zamówienia.

Informacje o zamówieniu:

Oznakowanie

HANGZHOU ZION 7170303 75 OHM RG6+17V SA Klasa A Eca
EN50117-9-2 DDMMYY 001M-100M

Pakiet

100M/roll, 300M/WS (lub na żądanie klienta)

Czas dostawy

Zwykle 25 dni po otrzymaniu depozytu.

Marka

HELLOSIGNAL® lub OEM
