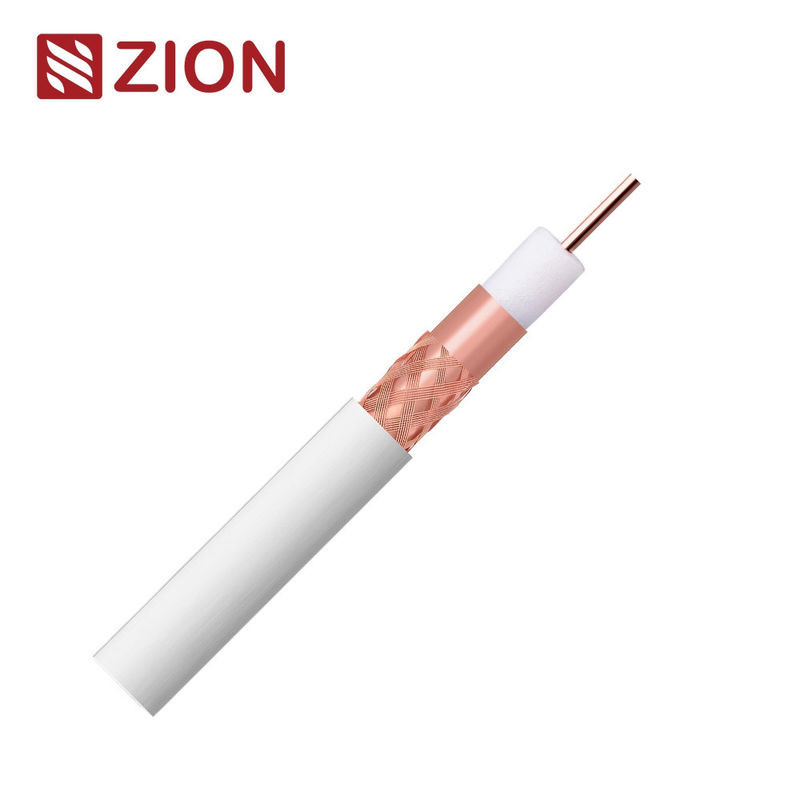

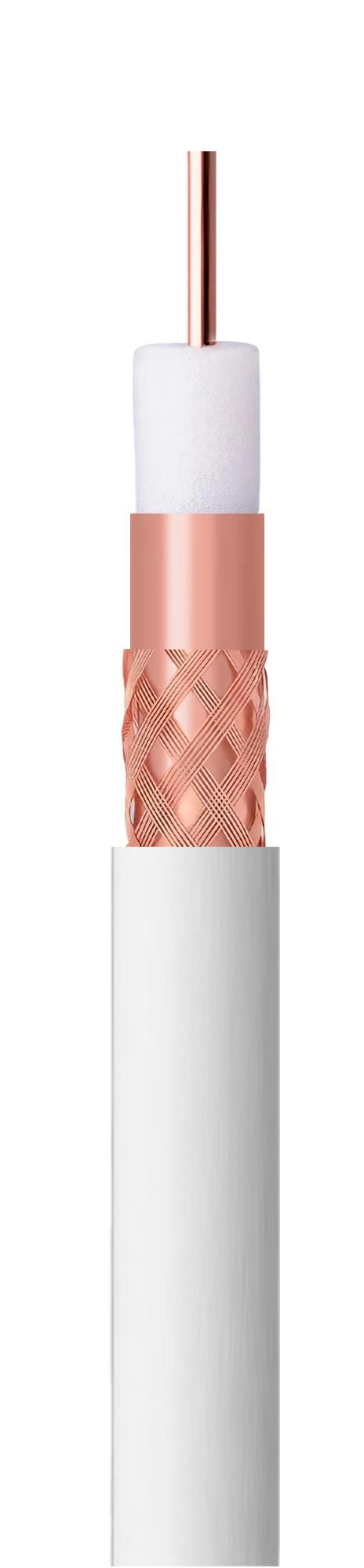

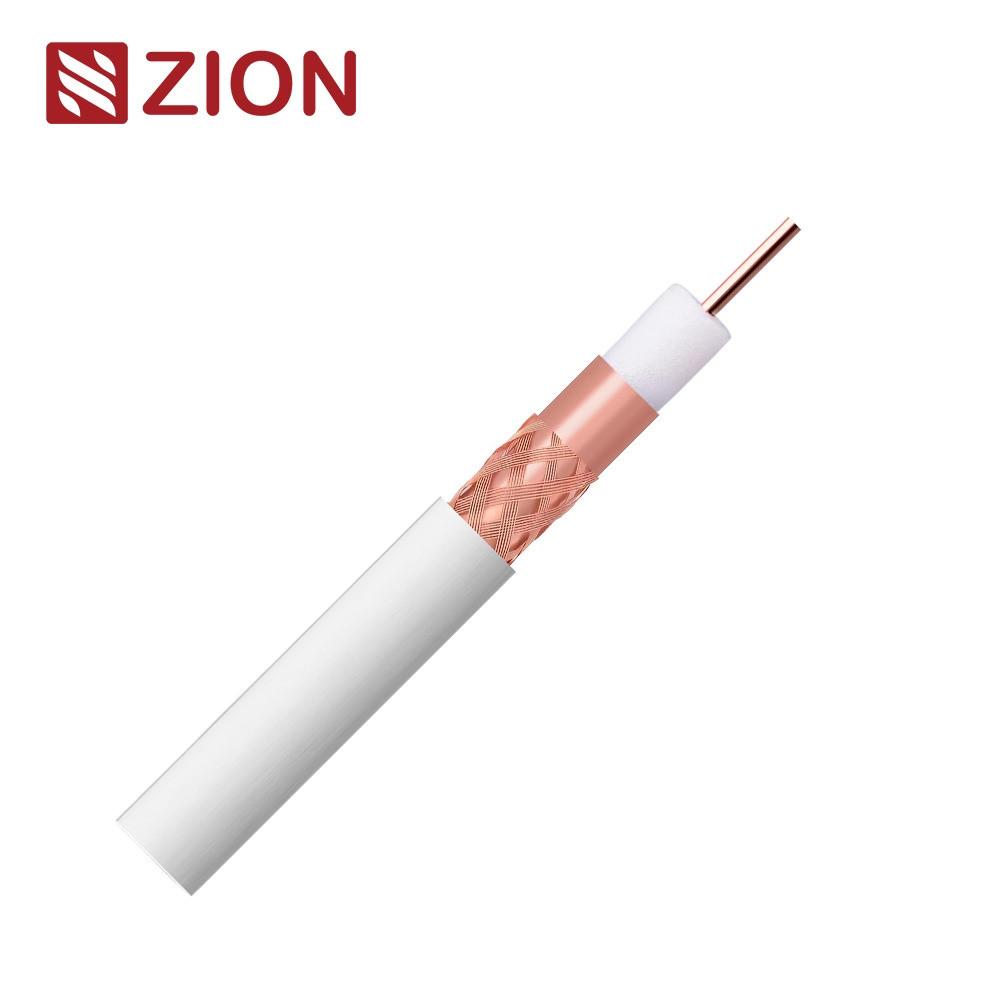

Kabel RG11 - SA Klasa A Eca dla wyższej jakości transmisji sygnału

Kluczowe informacje i parametry konstrukcyjne:

SKU:

7170304

Klasy CPR

Eca

Standardy:

EN50117-9-2
CEI-UNEL 36762
Wymogi dotyczące:

Materiał wewnętrznego przewodnika

Miedź zwykła (Cu)

Wielkość wewnętrznego przewodnika

10,63 ± 0,03 mm

Materiał izolacyjny

Polietylen pionowy ((PEG)

Rozmiar izolacji

70,20 ± 0,10 mm

Osłona 1

Cu/Pet

Osłona 2

Cu

46% pokrycia

Wydzielenie wodoprzepuszczalne (obudowa)

Jelly2

Włóczno

Materiał: PVC

OD: 10,10 ± 0,15 mm

Kolor: Biały/Czarny lub na zamówienie

Zastosowanie

Instalacja wewnętrzna

Właściwości elektryczne i właściwości fizyczne:

Impedancja charakterystyczna

200 MHz 75±3 Ohm

Pojemność (@1kHz)

52 ± 2 pF/m.Nom

Wskaźnik prędkości

85% Nom.

Opór wewnętrzny przewodnika

80,50 Ω/km

Opór zewnętrznego przewodnika

110,60 Ω/km

Opór pętli

200,10 Ω/km

Włókno izolacyjne

5 kV

Maksymalny prąd (Ieff)

16 A

Strukturowa strata zwrotu (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 23 dB

2000 - 3000 MHz

> 20 dB

Śledzenie Atenuacja (SA)
SA-klasa A++

30 - 1000 MHz

> 85 dB

1000 - 2000 MHz

> 75 dB

2000 - 3000 MHz

> 65 dB

Impedancja przeniesienia

Min.Promiar gięcia

100 mm

Maksymalna siła ciągnięcia kabla

300 N

Temperatura pracy

-40 / +80 °C

Atenuacja (w temperaturze 20°C)

Częstotliwość (MHZ)

Maksymalna atenuacja (dB/100 m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.60

300

6.90

470

8.80

*Powyższe dane są jedynie do celów odniesienia, pierwszeństwo ma sprawozdanie z badań z rzeczywistego zamówienia.

Informacje o zamówieniu:

Oznakowanie

HANGZHOU ZION 7170304 75 OHM RG11 SA Klasa A Eca
EN50117-9-2 DDMMYY 001M-100M

Pakiet

100M/roll, 300M/WS (lub na żądanie klienta)

Czas dostawy

Zwykle 25 dni po otrzymaniu depozytu.

Marka

HELLOSIGNAL® lub OEM
