Złącze optyczne typu stopionego FBT FC/APC 1X3 (7233103)
Włókno optyczne rozdzielacz 1×4/1×8/1×16/1×32 jedno-/wielo-tryb z łącznikami SC LC FC ST/APC UPC FBT/PLC OPTIC SPLITTER
Zapytaj teraz
Aplikacje do rozdzielenia włókna optycznego
- FTTH, LAN, PON i CATV optyczne
- Lokalna sieć pierścieniowa, system łączności światłowodowej
- Sprzęt do badań światłowodowych, czujnik światłowodowy
Specyfikacje rozdzielacza światłowodowego 1 × 3
| Wpływy i wyjścia |
1 × 3 jednowarunkowy rozdzielacz światłowodowy |
| Rodzaj włókna |
9/125 SMF-28 lub określony przez klienta |
| Długość fali roboczej (nm) |
1310,1490,1550nm |
| Wskaźnik sprzężenia (%) |
1-50% |
| Szerokość pasma (nm) |
20 nm |
| Typowa strata wstawienia (dB) |
≤ 5.5 |
| Strata zależna od polaryzacji (dB) |
≤ 0.1 |
| Homogenność (dB) |
≤ 0.9 |
| Dyrektywność (dBm) |
≥ 60 |
| Jednorodność (dB) |
0.5 |
| Typowa strata zależna (dB) |
≤ 0.15 |
| Stabilność temperatury (dB/oC) |
≤ 0.002 |
| Temperatura pracy (°C) |
-40 ¢ 70 |
| Temperatura przechowywania (°C) |
-40 ¢ 85 |
| Kable włókniste |
włókna gołe, włókna rurkowe luźne |
| Złącze włóknowe |
SC FC LC ST |
| Marka |
HELLOSIGNAL® lub OEM |
| Czas dostawy |
Zwykle 25 dni po otrzymaniu depozytu |
| MOQ |
20 sztuk |
Opis produktu
FBT Fiber Optic Splitter (zwany również łączykiem światłowodowym) to urządzenie, które dzieli światło światłowodowe na kilka części w określonym stosunku.Fiber Splitter różni się od PLC splitterów włókna w metodie dzielenia.
Rozdzielacz światłowodowy może być produkowany z zastosowaniem Singlemode, Multimode 62.5Można je również dostosować z łącznikami LC, LC/APC, SC, SC/APC, FC, FC/APC i ST lub bez łącznika.
Jeśli chodzi o 1×2 Fiber Splitters, możesz poprosić o szczegóły dotyczące różnych współczynników podziału, takich jak 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 i 99/1.
Większość rozdzielaczy optycznych jest dostępna w 900 μm luźnej rurze i 250 μm gołym włóknie.Większe liczby wyjściowe są zbudowane z pudełkiem do ochrony części rozdzielających.

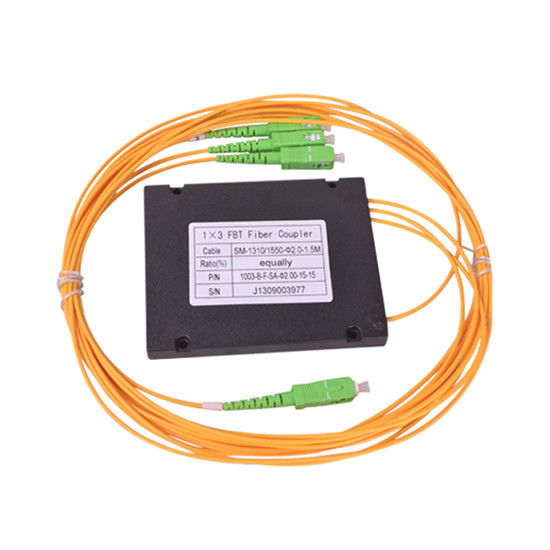

1×3 Włóknooptyczny rozdzielnik Szczegółowe obrazy
Specyfikacje działania
| Parametry |
Łącznik szerokopasmowy |
Podwójne okna |
Wielokomodowy sprzęgłowód włóknisty |
| Klasa |
P ∙ A |
P ∙ A |
P ∙ A |
| Długość fali roboczej (nm) |
1310,1550 lub C + L |
1310 i 1550 |
850 lub 1310 lub Wyznaczyć |
| Przepustowość operacyjna (nm) |
± 40 |
± 40 |
± 40 |
| Typowa nadmierna strata (dB) |
- Co to jest?1 |
- Nie, nie, nie.1 |
- Nie, nie, nie.7 |
| Strata wstawienia (dB) 50/50 |
/3.46 |
/3.46 |
/3.7 /4.0 |
| Strata wstawienia (dB) 40/60 |
/4.4/2.68 |
/4.4/2.68 |
/4.7/2.7 /5.0/3.0 |
/4.7/2.7 /5.0/3.0 |
| Utrata zależna od polaryzacji |
/Przestań.15 |
- Nie, nie, nie.15 |
|
| Dyrektywność (dB) |
> 50 |
> 35 |
|
| Temperatura pracy (°C) |
-40~+70 |
-40~+70 |
-40~+70 |
| Temperatura przechowywania (°C) |
-40~+85 |
-40~+85 |
-40~+85 |
Uwaga: Powyższe specyfikacje dotyczą urządzeń bez złącza.
Ważne informacje alternatywne
| A |
B |
C |
D |
E |
F |
G |
H |
Ja... |
| Tryb |
Klasa |
Długość fali |
Port |
Rodzaj włókna |
Pakiet |
Średnica włókna |
Wskaźnik sprzężenia |
Rodzaj złącza |
| 1=WBC 2=DWC 3=MMC Z=Zaadaptowany |
1=P2=A |
1=1550 2=1310 3=1310/1550 4=1310/1490/1550 |
1 = 1 × 2 2 = 2 × 2 |
0=SM 9/125 1=MM 50/125 2=MM 62.5/125 Z=Zaadaptowany |
1=03 x 54 2=03 x 60 3=90 x 20 x 10 4=100 x 80 x 10 |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST |
