Przegląd technologii DWDM

Odstęp między kanałami ITU
Niska strata wtrąceniowa
Szerokie pasmo przepustowe
Wysoka izolacja kanałów
Wysoka stabilność i niezawodność
Nie zawiera żywic epoksydowych na ścieżce optycznej

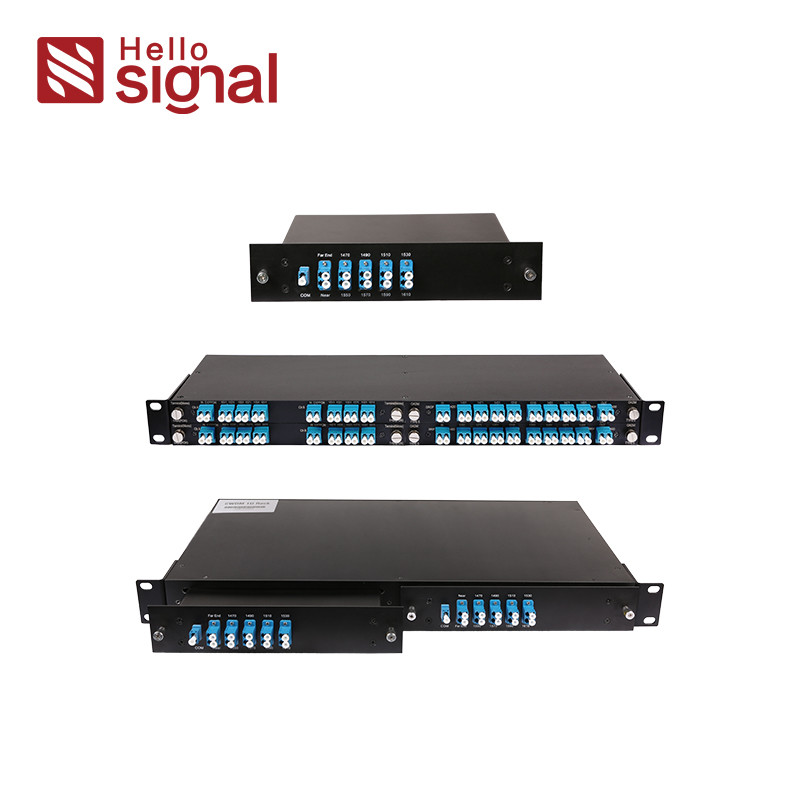

Zapytaj teraz Moduł OADM DWDM 100G 200G z siatką ITU, niską stratą wtrąceniową i wysoką izolacją kanałów dla sieci optycznych 0

Funkcje i zastosowania modułu 100G/200G DWDM OADM

Cechy	Aplikacje
Odstęp między kanałami ITU Niska strata wtrąceniowa Szerokie pasmo przepustowe Wysoka izolacja kanałów Wysoka stabilność i niezawodność Nie zawiera żywic epoksydowych na ścieżce optycznej	Dodaj/upuść kanał Sieć DWDM Trasowanie długości fali Wzmacniacz światłowodowy System światłowodowy CATV

Specyfikacje wydajności

Parametr	4 kanały	8 kanałów
Środkowa długość fali (nm)	Sieć ITU
Odstęp między kanałami (GHz)	100/200
Pasmo przepustowe kanału (@-0,5dB pasma) (nm)	≥0,22(10OG)/ ≥0,5(200G)
Tłumienność wtrąceniowa (dB)	ln--Drop@drop: 2.0 Dodaj - Out@add: 2.0 ln-Out@other: 2.5	ln--Drop@drop: 3.2 Dodaj-Wyjdź@dodaj: 3.2 ln-Out@other: 5.0
Izolacja kanału Dodaj/Upuść (dB)	Sąsiadujące: ≥30 Nie sąsiadujące: ≥40
Czułość temperaturowa tłumienia wtrąceniowego (dB)	≤0,5
Przesunięcie temperatury długości fali (nm/℃)	≤0,001
Strata zależna od polaryzacji (dB)	≤0,2
Dyspersja w trybie polaryzacji (ps)	≤0,1
Kierunkowość (dB) (Wejście do dodania, Wyjście do usunięcia, Dodaj do upuszczenia)	≥45
Strata zwrotna (dB)	≥45
Maksymalna moc wyjściowa (mW)	300
Temperatura robocza (℃)	-10~+70
Temperatura przechowywania (℃)	-40~+85
Wymiary opakowania (mm)	Dł. 100 x szer. 80 x wys. 10	Dł. 120 x szer. 80 x wys. 18

Powyższe specyfikacje dotyczą urządzeń bez złącza. Dane techniczne mogą ulec zmianie bez powiadomienia.

Informacje o zamawianiu

CWDM	Rozstaw kanałów	Liczba kanałów	Pierwszy kanał	Pakiet	Średnica włókna	Długość włókna	Złącze
	1=100GGsiatka 2=200GGsieć	04=4 kanały 08=8 kanałów	21=Rozdz.21 ... 34=Ch34 ... 60=Ch60 ...	1=Moduł skrzynki ABS 2=Montaż w stojaku 3=LGXBoX 4=Wstaw pole 5=Określ	0=250μm 1=900μm 2=2,0mm 3 = 3,0 mm	1=1m 2=2m S=Określ	O=Brak 1=FC/APC 2=FC/UPC 3=SCI/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST s=Określ

Komponenty optyczne

Produkty kablowe ADSS

Wszystko dielektryczne, linkowe z luźną rurką Kabel ADSS, G.652.D, polietylen (PE) | Powłoka AT (anti-tracking), wypełniona żelem, samonośna, przędza aramidowa | KEVLAR

Czytaj więcej >>

Kabel przyłączeniowy FTTH

Sieci FTTH (światłowód do domu) są instalowane na wielu obszarach, obejmując sekcje wewnętrzne i zewnętrzne oraz przejścia pomiędzy nimi.

Czytaj więcej >>

Zamknięcie złącza światłowodowego

24/48/96/144 żyły IP55 do IP68 PP/PC/PC+ABS Uszczelka termokurczliwa/uszczelnienie mechaniczne ZŁĄCZE OPTYCZNE INLINE

Czytaj więcej >>

Skrzynka zaciskowa światłowodu

Skrzynka zaciskowa światłowodowa 4/8/12/16/24/48/96 rdzeni IP55 do IP68 ABS/ABS + PC/PP + włókno szklane Mini/moduł PLC Splitter OPTYCZNA SKRZYNKA ZACISKOWA

Czytaj więcej >>

Panel krosowy światłowodowy

Projekt FTTX, Centra przetwarzania danych/Telewizja kablowa (CATV), Inne zastosowania w systemach światłowodowych

Czytaj więcej >>

Patchcord światłowodowy

SC LC FC ST/APC UPC 0,9/2,0/3,0 mm Jednomodowy/wielomodowy kabel światłowodowy/pigtaile PVC/LSZH.

Czytaj więcej >>

MTP/MPO

MPO żeńskie na MPO żeńskie SM 3,0 mm LSZH 12 włókien Patchcord MPO Mierniki niestandardowe

Czytaj więcej >>

WDM

Niska tłumienność wtrąceniowa * Szerokie pasmo przepustowe * Wysoka izolacja kanału 1,02±0,05 mm HDPE * Wysoka stabilność i niezawodność Modyfikowany polietylen * Nie zawiera żywic epoksydowych na ścieżce optycznej Folia PET

Czytaj więcej >>

Adapter światłowodowy

SC LC FC ST/APC UPC SX/DX/QUAD 0,9/2,0/3,0 mm symetria spawania tworzywo sztuczne/hybryda ADAPTER/ŁĄCZNIK OPTYCZNY

Czytaj więcej >>

Tłumik światłowodowy

1310-1550nm 2/3/5/7/10 dB SC LC FC ST/APC UPC Niska strata wtrąceniowa Wysoka strata odbiciowa TŁUMIK OPTYCZNY

Czytaj więcej >>

Złącze światłowodowe

SC LC FC ST/APC UPC SX/DX 0,9/2,0/3,0 mm wstępnie polerowana tulejka/szybki montaż terenowy złącze optyczne

Czytaj więcej >>

Infrastruktura okablowania

Miedziany kabel krosowy

24/26AWG CAT5E/CAT6/CAT6A/CAT7/CAT8 UTP/FTP/SFTP CCA/BC PVC/LSZH RJ45 FU do 50U miedziany kabel krosowy

Czytaj więcej >>

Masowe kable Ethernet

Kable masowe CAT 5e, kable CAT 6, kable CAT 6a, kable CAT7, kable Cat 8 itp.

Czytaj więcej >>

Szafa serwerowa/sieciowa

Seria VE/603/IDC/601S/PE/TE SPCC Serwer/szafa sieciowa ze stali walcowanej na zimno o dużej ładowności

Czytaj więcej >>

Szafka do montażu na ścianie

Seria SE/EW/SA/SB/SQ/VA SPCC Stal walcowana na zimno Wysoka doskonała kompresja Szafka do montażu na ścianie

Czytaj więcej >>

Miedziany panel krosowy

CAT5E/CAT6/CAT6A 0.5/1/2U 8/12/24/25/48/50/72 porty pusty panel krosowy UTP/FTP pasujący do szaf 19 "/10"

Czytaj więcej >>

Wtyczka modułowa

Wtyczka modułowa (RJ45, RJ11, GG45, TERA)

Czytaj więcej >>

Płyty czołowe

CAT5E/CAT6/CAT6A 0,5/1/2U 8/12/24/25/48/50/72 porty Pusty panel krosowy UTP/FTP pasujący do szaf 19″/10″

Czytaj więcej >>

Kluczowe gniazda

Pasuje do standardowej płyty ściennej Keystone lub panelu krosowego, umożliwiając łatwą i elastyczną instalację w różnych środowiskach sieciowych

Czytaj więcej >>

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HELLOSIGNAL

Minimalne zamówienie:	Bez limitu
Szczegóły pakowania:	10 szt. / Plastikowa torba
Czas dostawy:	Zwykle 10 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	Bez limitu

Środkowa długość fali (nm):	Siatka ITU	Odstęp międzykanałowy (GHz):	100 /200
Kierunkowość (dB):	≥45	Strata powrotu (DB):	≥45
Maksymalna obsługa mocy (mW):	300
Podkreślić:	Moduł ITU Grid DWDM OADM , Optyczny multiplekser add-drop o niskiej stracie wtrąceniowej , Multiplekser z podziałem długości fali o wysokiej izolacji kanałów

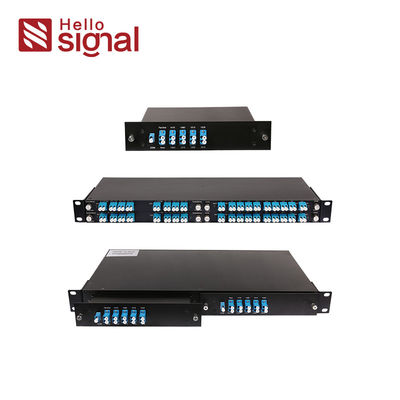

Moduł OADM DWDM 100G 200G z siatką ITU, niską stratą wtrąceniową i wysoką izolacją kanałów dla sieci optycznych
