Przegląd produktu

Precyzyjny adapter światłowodowy zaprojektowany do łączenia złączy LC UPC w asymetrycznych konfiguracjach spawania bez montażu brzyt.

Identyfikacja produktu

Kodeks Ziona	Opis Syjonu

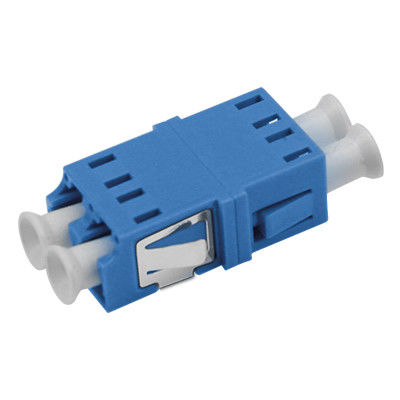

7235058	LC UPC DX Asymetryczny adapter spawania bez flensów

Wnioski

Precyzyjnie łączy dwa złącza światłowodowe, aby zmaksymalizować transmisję światła i zminimalizować utratę sygnału.
Objawia się niską stratą wstawienia, doskonałą wymienną i wyższą odtwarzalnością
Każdy adapter poddaje się badaniom funkcjonalnym przed wysyłką, aby zapewnić optymalną wydajność

Opis produktu

Ten adapter światłowodowy umożliwia połączenie między tymi samymi lub różnymi aktywnymi złączami światłowodowymi w liniach optycznych, zapewniając nieprzerwane ścieżki optyczne z minimalną degradacją sygnału.

Adapter precyzyjnie wyrównuje końcówki włókien, aby zmaksymalizować przenoszenie energii światła i zoptymalizować efektywność sprzężenia do włókien odbiorczych,przy jednoczesnym zminimalizowaniu wpływu systemu podczas interwencji łącza optycznego.

Jako część pasywnych elementów optycznych służy sieciom telekomunikacyjnym, sieciom telewizji kablowej, systemom pętli użytkownika i sieciom lokalnym.

Adaptory Hangzhou Zion Communication zapewniają wysoką opóźnialność płomienia, niską utratę wstawienia, wyjątkową trwałość i szeroki zakres temperatury pracy.

Te kompaktowe urządzenia, znane również jako sprzęgły światłowodowe, kończą lub łączą kable i złącza światłowodowe między liniami optycznymi.

Specyfikacje techniczne

Parametry	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Długość fali roboczej (nm)		1310-1550	850-1300
Strata wstawienia (dB)	≤ 0.2
Strata zwrotu (dB)	PC ≥45 UPC ≥50 APC ≥60	PC ≥ 30
Powtarzalność (dB)	≤ 0.2
Zmienna strata (dB)	≤ 0.2
Trwałość	Zmiana czasu interpolacji 500 < 0,20 dB
Liczba kanałów	Jednokernie, podwójne, czterokernie
Materiał ramy	Metalowe lub plastikowe
Materiał rękawów	Pozostałe materiały
Temperatura pracy (°C)	-40 do +85
Temperatura przechowywania (°C)	-40 do +85

Powiązane adaptery światłowodowe LC-LC

Kodeks Ziona	Opis Syjonu
7235001	LC SX Adapter/spójnik z włókna optycznego z plastiku z flansą
7235002	LC Dx symetria spawania Adaptator/spójnik z włókna optycznego z plastiku z flansą
7235003	LC QUAD Jednorazowy adapter/spójnik z włókna optycznego z tworzyw sztucznych z paskiem
7235004	SC Adapter/spójnik z włókna optycznego z plastiku z nogami
7235005	W przypadku, gdy urządzenie jest wyposażone w urządzenie o charakterze optycznym, należy zastosować odpowiednie urządzenia, które są wyposażone w urządzenie o charakterze optycznym.
7235006	SC SX Metal Avoid Adapter laserowo-włóknooptyczny/spójnik z paskiem
7235007	SC DX Adapter/spójnik światłowodowy z płaszczem Metal Avoid
7235008	SC-FC SX Hybrid Fiber Optic Adapter/Coupler
7235009	SC-FC DX hybrydowy adapter/spójnik światłowodowy
7235010	FC-ST SX Hybrid Fiber Optic Adapter/Coupler
7235011	FC-ST DX Hybrid Fiber Optic Adapter/Coupler
7235012	SC-LC SX Hybrid Fiber Optic Adapter/Coupler
7235013	SC-LC DX hybrydowy adapter/spójnik światłowodowy
7235014	SC-ST SX Hybrid Fiber Optic Adapter/Coupler
7235015	SC-ST DX hybrydowy adapter/spójnik światłowodowy
7235016	FC SX Duży adapter/spójnik światłowodowy typu D
7235017	FC SX z prostokątnym paskiem adapter/spójnik z włókna optycznego
7235018	FC z prostokątnym paskiem Adaptora/Złącza światłowodowego

Rodzaje złączy

Złącze LC

Wykorzystywany w interfejsie światłowodowym LC do łączenia modułów SFP.

Złącze SC

Interfejs światłowodowy SC przypomina RJ-45, ale jest płaski z kontaktami miedzianymi zamiast cienkimi miedzianymi szpilkami.

Złącze FC

Interfejs światłowodowy FC posiada zewnętrzne wzmocnienie metalowe z przymocowaniem skrzynią obrotową, zwykle stosowane w ramkach dystrybucyjnych ODF.

ST łącznik

ST interfejs światłowodowy z okrągłą powłoką i mocowaniem skrzynią, powszechnie stosowany w ramkach dystrybucyjnych światła do połączeń 10Base-F.

Usługi OEM/ODM

ZION Communication oferuje kompleksowe usługi OEM/ODM z profesjonalnym wsparciem zespołu badawczo-rozwojowego:

Zindywidualizowane logo
Etykietki/pakiety PE/karton

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HELLOSIGNAL® OR OEM

Minimalne zamówienie:	50 SZT
Szczegóły pakowania:	10 sztuk/plastikowa torba
Czas dostawy:	Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności:	T/T
Możliwość Supply:	bez limitu

Tłumienie przemienne (dB):	≤ 0,2	Trwałość:	Zmiana o 500 czasów interpolacji jest mniejsza niż 0,20 dB
Liczba kanałów:	Jednordzeniowy, dwurdzeniowy, 4-rdzeniowy	Materiał ramy:	Metal lub plastik
Materiał rękawa:	Ceramiczne lub metalowe	Temperatura pracy (℃）:	-40 ~ +85
Temperatura przechowywania (℃）:	-40 ~ +85
Podkreślić:	Adapter światłowodowy o tłumieniu zmiennym ≤ 0 , 2 dB , Ceramiczny lub metalowy łącznik optyczny

LC UPC DX Asymetryczny Adapter Włókno-optyczny do spawania z wymienną stratą ≤ 0,2 dB i ceramiczną lub metalową obudową do szerokiego zakresu temperatur

Adapter światłowodowy o tłumieniu zmiennym ≤ 0

2 dB

Ceramiczny lub metalowy łącznik optyczny
