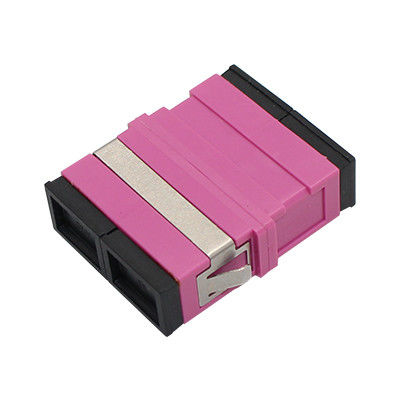

Adapter / łącznik światłowodowy SC OM4 DX bez kołnierza

Precyzyjny adapter światłowodowy zaprojektowany z myślą o optymalnej transmisji światła przy minimalnej utracie sygnału.

Identyfikacja produktu

Kodeks Syjonu	Opis Syjonu
7235091	Adapter SC OM4 DX bez kołnierzowego adaptera/łącznika światłowodowego

Aplikacje

Adaptery światłowodowe precyzyjnie łączą dwa złącza, aby zmaksymalizować transmisję światła, minimalizując jednocześnie utratę sygnału. Komponenty te charakteryzują się niską tłumiennością wtrąceniową, doskonałą wymiennością i niezawodną powtarzalnością. Każdy adapter przechodzi testy funkcjonalne przed wysyłką.

Opis produktu

Adaptery światłowodowe umożliwiają łączenie tych samych lub różnych aktywnych złączy światłowodowych w ramach linii światłowodowych, zapewniając nieprzerwane ścieżki optyczne przy minimalnej degradacji sygnału.

Adaptery te precyzyjnie wyrównują powierzchnie końcowe włókien, aby zmaksymalizować sprzężenie wyjściowej energii świetlnej z włóknami odbiorczymi, minimalizując wpływ systemu na interwencję łącza optycznego.

Jako optyczne elementy pasywne obsługują sieci telekomunikacyjne, sieci telewizji kablowej, systemy pętli abonenckich i sieci lokalne. Adaptery komunikacyjne Hangzhou Zion oferują wysoką ognioodporność, niskie tłumienie wtrąceniowe, wyjątkową trwałość i szeroki zakres temperatur pracy.

Adaptery światłowodowe, zwane również łącznikami, to kompaktowe urządzenia zaprojektowane do kończenia lub łączenia kabli i złączy światłowodowych pomiędzy dwiema liniami światłowodowymi.

Dane techniczne

Parametr	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Robocza długość fali (nm)		1310-1550	850-1300
Tłumienność wtrąceniowa (dB)	≤ 0,2
Strata zwrotna (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Powtarzalność (dB)	≤ 0,2
Strata przemienna (dB)	≤ 0,2
Trwałość	Zmiana czasów interpolacji 500 jest mniejsza niż 0,20dB
Liczba kanałów	Pojedynczy rdzeń, podwójny rdzeń, 4 rdzenie
Materiał ramy	Metal lub plastik
Materiał rękawa	Ceramiczne lub metalowe
Temperatura robocza (°C)	-40 ~ +85
Temperatura przechowywania (°C)	-40 ~ +85

Powiązane adaptery światłowodowe

Kodeks Syjonu	Opis Syjonu
7235001	Plastikowy adapter/łącznik światłowodowy LC SX z kołnierzem
7235002	Plastikowy adapter/łącznik światłowodowy LC Dx Welding Symmetry z kołnierzem
7235003	LC QUAD Jednoczęściowy adapter/łącznik światłowodowy z tworzywa sztucznego z kołnierzem
7235004	SC Adapter/łącznik światłowodowy z tworzywa sztucznego z nogami
7235005	Osłona SC Unikaj laserowego plastikowego adaptera/łącznika światłowodowego bez kołnierza
7235006	SC SX Metal Unikaj laserowego adaptera/łącznika światłowodowego z kołnierzem
7235007	SC DX Metal Należy unikać adapterów/łączników światłowodowych z kołnierzem
7235008	Hybrydowy adapter/łącznik światłowodowy SC-FC SX
7235009	Hybrydowy adapter/łącznik światłowodowy SC-FC DX
7235010	Hybrydowy adapter/łącznik światłowodowy FC-ST SX
7235011	Hybrydowy adapter/łącznik światłowodowy FC-ST DX
7235012	Hybrydowy adapter/łącznik światłowodowy SC-LC SX
7235013	Hybrydowy adapter/łącznik światłowodowy SC-LC DX
7235014	Hybrydowy adapter/łącznik światłowodowy SC-ST SX
7235015	Hybrydowy adapter/łącznik światłowodowy SC-ST DX
7235016	Adapter/łącznik światłowodowy FC SX Big typu D
7235017	FC SX z adapterem/łącznikiem światłowodowym z kołnierzem prostokątnym
7235018	FC z adapterem/łącznikiem światłowodowym z kołnierzem prostokątnym

Typy złączy

Złącze LC

Stosowany w interfejsach światłowodowych LC do łączenia modułów SFP. Wyposażony w mechanizm zatrzaskowy z gniazdem modułowym (RJ) zapewniający łatwą obsługę. Powszechnie stosowane w routerach.

Złącze SC

Interfejs światłowodowy SC przypomina RJ-45, ale ma miedziane styki zamiast cienkich miedzianych styków. Bardziej płaska konstrukcja z wyraźną konfiguracją styków wewnętrznych.

Złącze FC

Interfejs światłowodowy FC wykorzystuje metalowe wzmocnienie tulei z mechanizmem mocowania napinacza. Zazwyczaj wdrażane w ramach dystrybucyjnych ODF.

Złącze ST

Interfejs światłowodowy ST ma okrągłą konstrukcję z mocowaniem na śrubę rzymską. Powszechnie stosowane w rozdzielnicach światłowodowych i połączeniach 10Base-F.

Usługi OEM/ODM

ZION Communication oferuje kompleksowe usługi OEM/ODM wspierane przez nasz profesjonalny zespół badawczo-rozwojowy.

Wdrożenie niestandardowego logo
Dostosowanie projektu etykiety/torby PE/kartonu

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HELLOSIGNAL® OR OEM

Minimalne zamówienie:	50 SZT
Szczegóły pakowania:	10 sztuk/plastikowa torba
Czas dostawy:	Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności:	T/T
Możliwość Supply:	bez limitu

Tłumienie przemienne (dB):	≤ 0,2	Trwałość:	Zmiana o 500 czasów interpolacji jest mniejsza niż 0,20 dB
Liczba kanałów:	Jednordzeniowy, dwurdzeniowy, 4-rdzeniowy	Materiał ramy:	Metal lub plastik
Materiał rękawa:	Ceramiczne lub metalowe	Temperatura pracy (℃）:	-40 ~ +85
Temperatura przechowywania (℃）:	-40 ~ +85
Podkreślić:	Adapter SC OM4 DX , Adapter światłowodowy bez kołnierza , Adapter ceramiczny DX

Adapter światłowodowy SC OM4 DX bez kołnierza z tuleją ceramiczną i niską stratą wtrąceniową
