Identyfikacja produktu

Kodeks Syjonu	Opis Syjonu

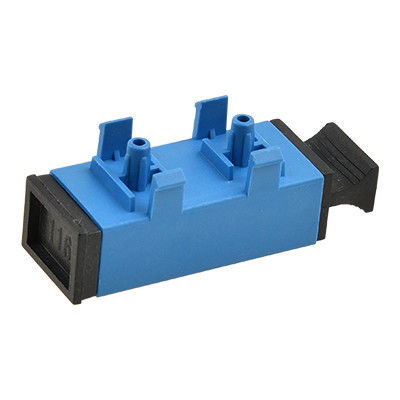

7235103	SC UPC z nogami Adapter/łącznik światłowodowy

Podstawowe zastosowania

Precyzyjnie łączy dwa złącza światłowodowe, aby zmaksymalizować transmisję światła
Minimalizuje utratę sygnału w ścieżkach optycznych
Charakteryzuje się niską tłumiennością wtrąceniową, doskonałą wymiennością i odtwarzalnością
Każdy adapter przed wysyłką przechodzi testy funkcjonalne

Opis produktu

Adapter światłowodowy umożliwia podłączenie tych samych lub różnych aktywnych złączy światłowodowych w obrębie linii światłowodowych, zapewniając nieprzerwane ścieżki optyczne przy minimalnej degradacji sygnału.

Dzięki precyzyjnemu ustawieniu powierzchni końcowych światłowodów maksymalizuje transmisję wyjściowej energii świetlnej i skutecznie łączy włókna odbiorcze, minimalizując wpływ interwencji łącza optycznego na system.

Jako elementy pasywnej optyki adaptery te obsługują sieci telekomunikacyjne, sieci telewizji kablowej, systemy pętli abonenckich oraz sieci lokalne.

Adaptery komunikacyjne Hangzhou Zion charakteryzują się wysoką ognioodpornością, niską tłumiennością wtrąceniową, wyjątkową trwałością i szerokim zakresem temperatur roboczych.

Adaptery światłowodowe, zwane również łącznikami, to kompaktowe urządzenia przeznaczone do kończenia lub łączenia kabli i złączy światłowodowych pomiędzy dwiema liniami światłowodowymi.

Dane techniczne

Parametr	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Robocza długość fali (nm)	SM (OS2): 1310-1550 MM (OM1,2,3,4): 850-1300
Tłumienność wtrąceniowa (dB)	≤ 0,2
Strata zwrotna (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Powtarzalność (dB)	≤ 0,2
Strata przemienna (dB)	≤ 0,2
Trwałość	Zmiana 500 interpolacji < 0,20dB
Liczba kanałów	Pojedynczy rdzeń, podwójny rdzeń, 4 rdzenie
Materiał ramy	Metal lub plastik
Materiał rękawa	Ceramiczne lub metalowe
Temperatura pracy	-40°C do +85°C
Temperatura przechowywania	-40°C do +85°C

Powiązane adaptery światłowodowe

Kodeks Syjonu	Opis Syjonu
7235001	Plastikowy adapter/łącznik światłowodowy LC SX z kołnierzem
7235002	Plastikowy adapter/łącznik światłowodowy LC Dx Welding Symmetry z kołnierzem
7235003	LC QUAD Jednoczęściowy adapter/łącznik światłowodowy z tworzywa sztucznego z kołnierzem
7235004	SC Adapter/łącznik światłowodowy z tworzywa sztucznego z nogami
7235005	Osłona SC Unikaj laserowego plastikowego adaptera/łącznika światłowodowego bez kołnierza
7235006	SC SX Metal Unikaj laserowego adaptera/łącznika światłowodowego z kołnierzem
7235007	SC DX Metal Należy unikać adapterów/łączników światłowodowych z kołnierzem
7235008	Hybrydowy adapter/łącznik światłowodowy SC-FC SX
7235009	Hybrydowy adapter/łącznik światłowodowy SC-FC DX
7235010	Hybrydowy adapter/łącznik światłowodowy FC-ST SX
7235011	Hybrydowy adapter/łącznik światłowodowy FC-ST DX
7235012	Hybrydowy adapter/łącznik światłowodowy SC-LC SX
7235013	Hybrydowy adapter/łącznik światłowodowy SC-LC DX
7235014	Hybrydowy adapter/łącznik światłowodowy SC-ST SX
7235015	Hybrydowy adapter/łącznik światłowodowy SC-ST DX
7235016	Adapter/łącznik światłowodowy FC SX Big typu D
7235017	FC SX z adapterem/łącznikiem światłowodowym z kołnierzem prostokątnym
7235018	FC z adapterem/łącznikiem światłowodowym z kołnierzem prostokątnym

Typy złączy

Złącze LC
Stosowany w interfejsach światłowodowych LC do połączeń modułów SFP. Zawiera modułowy mechanizm zatrzaskowy RJ. Powszechnie stosowane w routerach.

Złącze SC
Podobny do RJ-45, ale bardziej płaski, ze stykami z miedzianą kolumną. Szeroko stosowany w infrastrukturze sieciowej.

Złącze FC
Posiada metalowe wzmocnienie tulei z zapięciem na śrubę rzymską. Zwykle używany w ramkach dystrybucyjnych ODF.

Złącze ST
Okrągła konstrukcja skorupy z zapięciem na rzep. Powszechnie spotykane w światłowodowych ramkach dystrybucyjnych i połączeniach 10Base-F.

Usługi OEM/ODM

ZION Communication oferuje kompleksowe usługi OEM/ODM z profesjonalnym wsparciem zespołu badawczo-rozwojowego:

Dostosowane logo
Projekt etykiety/torby PE/kartonu

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HELLOSIGNAL® OR OEM

Minimalne zamówienie:	50 SZT
Szczegóły pakowania:	10 sztuk/plastikowa torba
Czas dostawy:	Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności:	T/T
Możliwość Supply:	bez limitu

Tłumienie przemienne (dB):	≤ 0,2	Trwałość:	Zmiana o 500 czasów interpolacji jest mniejsza niż 0,20 dB
Liczba kanałów:	Jednordzeniowy, dwurdzeniowy, 4-rdzeniowy	Materiał ramy:	Metal lub plastik
Materiał rękawa:	Ceramiczne lub metalowe	Temperatura pracy (℃）:	-40 ~ +85
Temperatura przechowywania (℃）:	-40 ~ +85
Podkreślić:	Adapter SC Z Nóżkami , Ceramiczny Adapter SC , Adapter Sc Upc Z Nóżkami

Adapter światłowodowy SC UPC z tuleją ceramiczną i tłumieniem zmiennym ≤ 0,2dB dla szerokiego zakresu temperatur (-40 do +85°C)
