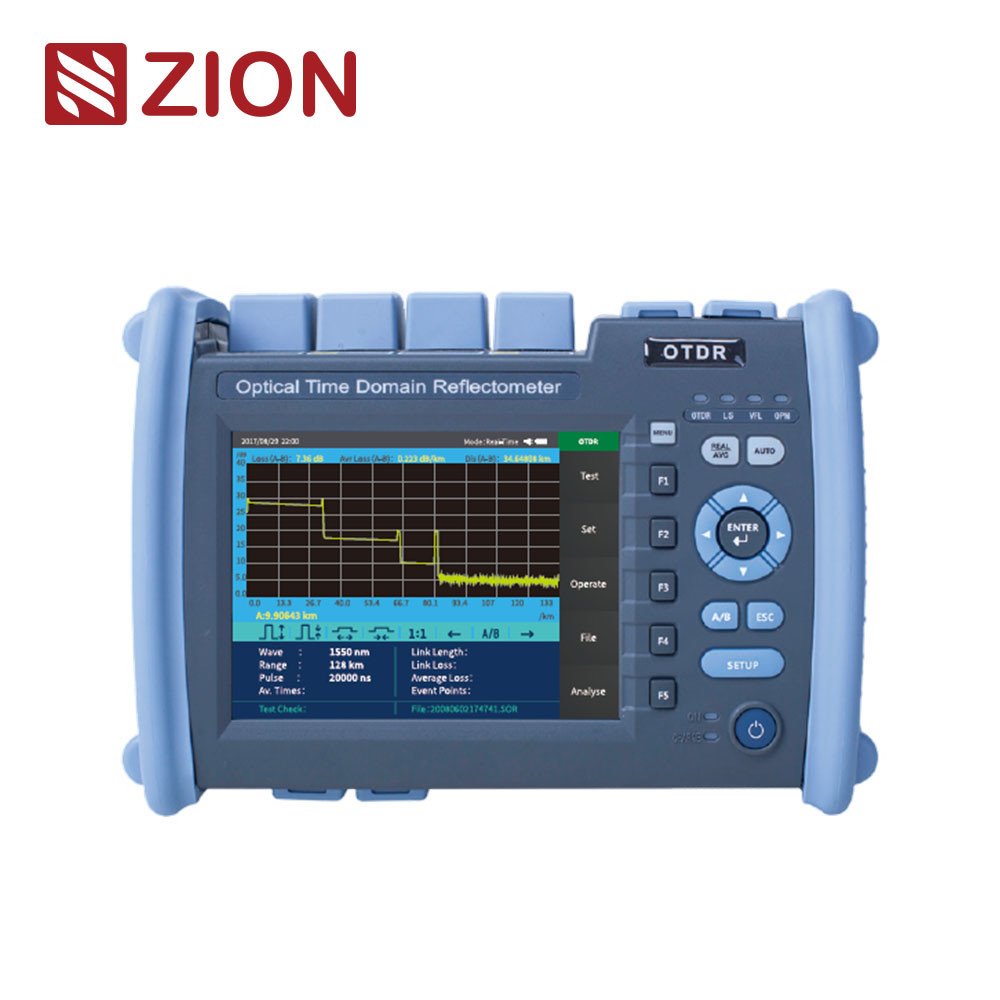

| ZCOTDR-6000P PON OTDR wykorzystuje 5,6-calowy kolorowy ekran, podwójną obsługę klawiszy i dotyku. Posiada maksymalny zakres dynamiczny 45dB i może penetrować rozdzielacz optyczny 1:32 w teście sieci PON; całe urządzenie integruje funkcje Lokalizacji Uszkodzeń Wizualnych, Mapy Zdarzeń, Miernika Mocy Optycznej, Źródła Światła, Testu Strat Optycznych, Detekcji Czoła Optycznego, wielofunkcyjna integracja, aby pomóc klientom w efektywnym rozwiązywaniu testów i konserwacji w terenie. Jest używany głównie do pomiaru długości, strat, jakości połączeń i innych parametrów wszelkiego rodzaju światłowodów i kabli. Może być szeroko stosowany w budownictwie inżynieryjnym, naprawach awaryjnych systemu komunikacyjnego światłowodów, rozwoju i produkcji pomiarów kabli światłowodowych. |
| Cechy produktu |
|
|
|
|
| • Test sieci PON, penetracja rozdzielacza 1:32 |
 |
| • Przetwarzanie wsadowe danych, drukowanie raportów |
| • Komunikacja nieprzerwana, test online |
| • Nazewnictwo w języku chińskim i angielskim |
| • Standardowy format wyjściowy pliku SOR |
| • Tryb podwójnej obsługi klawiszy + ekran dotykowy |
| • Zintegrowany PON OTDR/VFL/LS/OPM/Mapa Zdarzeń/Detekcja Czoła/Test Strat Optycznych |
|
| Specyfikacje techniczne |
|
|
|
|
| ZCOTDR-6000P PON OTDR |
| Model |
PD1 |
PS1 |
PS2 |
PT1 |
PT2 |
PT3 |
PT4 |
| Długość fali |
1310nm±20nm
1550nm±20nm |
1625nm±20nm
(Filtrowane) |
1650nm±5nm
(Filtrowane) |
1310nm/1550nm±20nm
1625nm±20nm
(Filtrowane) |
1310/1550nm±20nm
1650±5nm
(Filtrowane) |
| Filtr |
/ |
Przepustowy>1595nm
Izolacja>40dB
(1270nm~1585nm) |
Pasmowy
1650nm±7nm
Izolacja>40dB
(1650nm±10nm) |
Przepustowy>1595nm
Izolacja>40dB
(1270nm~1585nm) |
Pasmowy 1650nm±7nm
Izolacja>40dB
(1650nm±10nm) |
| Typ włókna |
G.652 |
| Maksymalny zakres dynamiczny |
37/35dB |
38dB |
38dB |
38/36/36dB |
40/38/38dB |
42/40/40dB |
38/36/36dB |
| Strefa martwa zdarzeń |
1m |
0.8m |
| Strefa martwa ATT |
6m |
| Strefa martwa PON |
30m |
| Zakres testowy |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Szerokość impulsu |
3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
| Dokładność zakresu |
±(0.75m+ Interwał próbkowania 40.005% x Odległość testowa) |
| Rozdzielczość strat |
±0.001dB |
| Dokładność strat |
±0.05dB/dB |
|
| PON OTDR |
| Punkty próbkowania |
16k-256k |
| Rozdzielczość próbkowania |
0.05m-16m |
| Dokładność odbicia |
±3dB |
| Format pliku |
Format pliku SORStandard |
| Tryb pomiaru strat |
Metoda 4-punktowa / metoda 5-punktowa |
| Poziom bezpieczeństwa lasera |
Klasa Ⅱ |
| Częstotliwość odświeżania |
3Hz (Typ.) |
| Przechowywanie danych |
Pamięć wewnętrzna: s3000 krzywych; Pamięć zewnętrzna: 4G bit |
| Złącze |
FC/UPC (Wymienne sC,sT) |
| Interfejs danych |
USB, MiniUSB, Port Ethernet 10M/100M |
| OPM |
| Zakres długości fal |
800nm~1700nm |
| Złącze |
Uniwersalne złącze FC/SC/ST |
| Zakres testowy |
-50dBm~+26dBm |
| Niepewność |
±5% |
| Długość fali kalibracji |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Typ lasera |
FP-LD |
| Długość fali |
Zgodna z wyjściową długością fali OTDR |
| Moc wyjściowa |
≥-5dBm |
| Stabilność |
CW,±0.5dB/15min (Test po 15 minutach nagrzewania) |
| Złącze |
FC/UPC (Wymienne sc,sT) |
| Test OpticalLoss Testindex odnosi się do powyższego indeksu LS i OPM. |
| Inne |
| Wyświetlacz |
5,6-calowy kolorowy wyświetlacz LCD + ekran dotykowy |
| Zasilanie |
Zasilacz AC/DC: wejście: 100V~240V,50/60Hz,0.6A,Wyjście: 12V~19v, 1.5,Akumulator ALi: 7.4v, 5200mAh |
| Temperatura pracy |
-10°C~+50°C |
| Temperatura przechowywania |
-40°C~+70°C |
| Wilgotność względna |
0~95%, bez kondensacji |
| Waga |
<1,2 kg |
| Rozmiar |
227mmx160mmx70mm |
| Funkcje hosta: PON OTDR/OPM/VFL/Ls/Mapa Zdarzeń/Wykrywanie zakończenia włókna (Dodatkowy detektor zakupu) /Test strat optycznych |
|
| Lista konfiguracji |
|
|
|
|
| NR. |
Nazwa |
Ilość |
Uwaga |
| 1 |
Host |
1 |
|
| 2 |
Zasilacz AC/DC |
1 |
|
| 3 |
Dysk U (zawierający oprogramowanie analityczne/ Instrukcję obsługi) |
1 |
|
| 4 |
Długopis dotykowy |
1 |
|
| 5 |
Linia danych |
1 |
|
| 6 |
Adapter OTDR SC |
1 |
|
| 7 |
Adapter OPM SC |
1 |
|
| 8 |
Instrukcja obsługi |
1 |
|
| 9 |
Certyfikat kalibracji |
1 |
|
| 10 |
Certyfikat/ Karta gwarancyjna |
1 |
|
| 11 |
Czysty kawałek bawełny |
10 |
|
| 12 |
Skórzana gałka |
1 |
|
| 13 |
Specjalny plecak na instrument |
1 |
|
