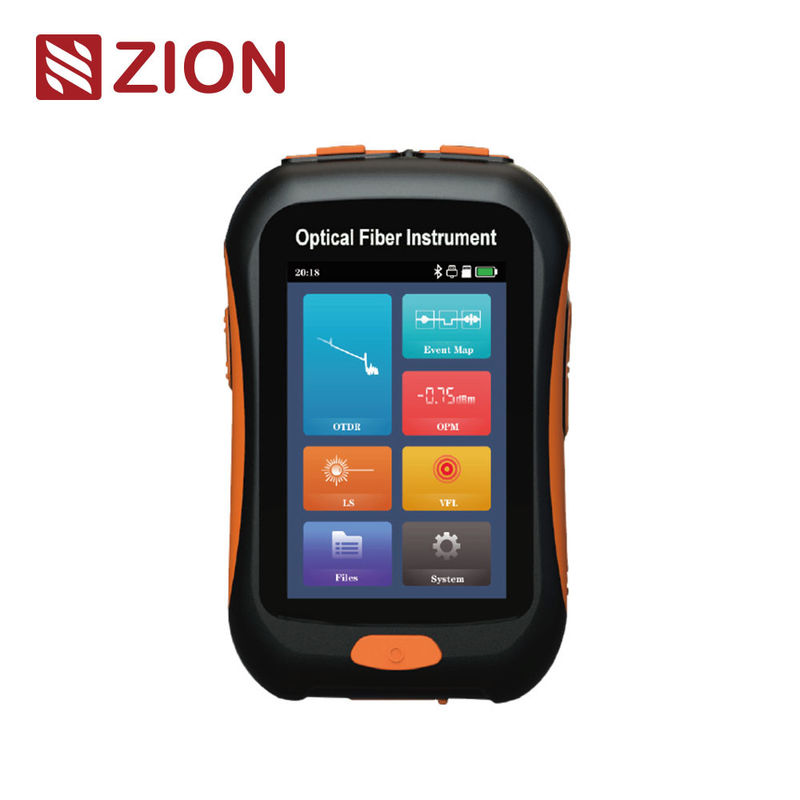

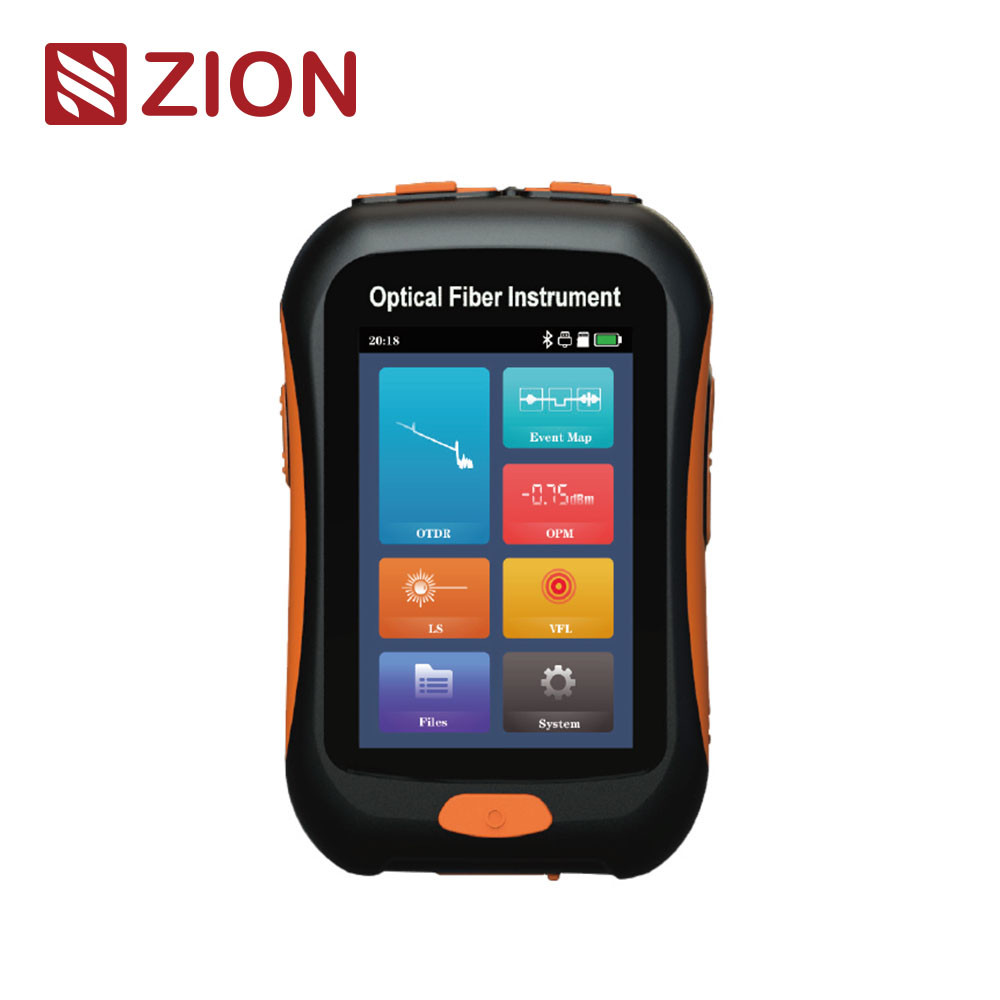

| Reflektometr optyczny w domenie czasu OTDR-2800 Mini jest kompaktowy i łatwy do przenoszenia; posiada 3,5-calowy ekran dotykowy o wysokiej rozdzielczości, obsługuje multi-touch i płynną obsługę. Wewnętrzna integracja OTDR, mapy zdarzeń, miernika mocy optycznej, czerwonego światła, latarki i innych funkcji w jednym, aby sprostać różnym potrzebom testowym w różnych sytuacjach. Wśród nich funkcja OTDR wykorzystuje długość fali 1550 nm i wbudowany wysokowydajny izolator długości fali. Może wykonywać testy optyczne na łączach 1490 nm i 1577 nm. Obsługuje do około +10dBm z możliwością testowania optycznego, a maksymalny zakres pomiarowy wynosi 80 km. ZCOTDR-2800 służy do pomiaru długości, strat, jakości połączenia i innych parametrów światłowodu. Może łatwo testować punkt przerwania, zgięcia i punkt strat w łączu światłowodowym. Nadaje się do konserwacji linii i testów naprawczych w nagłych wypadkach przez personel instalacyjny i konserwacyjny. |
| Cechy produktu |
| • Obszar zdarzeń 2,5 m, łatwy do testowania patchcordu 5 m |
 |
| • Inteligentna analiza łącza (Mapa zdarzeń) |
| • Zintegrowany VFL/ OPM/LS, bogaty w funkcje |
| • Lekki i łatwy do przenoszenia |
| • Obsługa testów na żywo |
| • Maksymalny zasięg 80 km |
| • Pełna obsługa ekranu dotykowego, przyjazna interakcja człowiek-komputer |
| • Wysokowydajny procesor, płynna kontrola |
|
| Specyfikacje techniczne |
| OTDR |
| Typ włókna |
G.652 SM |
| Długość fali |
1550nm±20nm |
| Zakres dynamiczny |
20dB |
| Martwa strefa zdarzeń |
2,5 m |
| Martwa strefa ATT |
10 m |
| Zakres testowy |
100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km |
| Szerokość impulsu |
5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/
800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Dokładność pomiaru odległości |
±(1m+ Interwał próbkowania+0,005%xOdległość testowa) |
| Dokładność strat |
0,01dB |
| Liniowość |
±0,05dB/dB |
| Maksymalna liczba punktów próbkowania |
≥20000 |
| Maksymalna rozdzielczość próbkowania |
≤0,03m |
| Rozdzielczość strat |
0,01dB |
| Próg strat |
0,20dB |
| Rozdzielczość zakresu |
0,01m |
|
| OTDR |
| Współczynnik załamania |
1,00000~2,00000 |
| Dokładność odbicia |
±3dB |
| Format pliku |
Standardowy format pliku SOR |
| Analiza strat |
Metoda 4-punktowa / metoda 5-punktowa |
| Poziom bezpieczeństwa lasera |
Klasa Ⅱ |
| Złącze |
SC/PC |
|
| OPM |
|
LS |
| Zakres fal |
800nm~1700nm |
|
Długość fali |
Zgodny z OTDR |
| Fale kalibracyjne |
850/1300/1310/1490/
1550/1625/1650nm |
|
Typ lasera |
Zgodny z OTDR |
| Zakres testowy |
-70~+10dBm (opcjonalnie)/
-50~+26dBm (standard) |
|
Moc |
≥-5dBm |
| Rozdzielczość |
0,01dB |
|
Stabilność |
CW, ±0,5dB/15min
(Po 15 minutach nagrzewania) |
| Niepewność |
±5% |
|
Złącze |
SC/PC |
| Złącze |
Uniwersalne FC/SC/ST |
|
Tryb |
CW/270Hz/330Hz/1kHz/2kHz |
| VFL |
|
Inne |
| Długość fali |
650nm±20nm |
|
Wyświetlacz |
Pełny dotyk 3,5 cala,
320×480, Kolorowy ekran LCD |
| Moc wyjściowa |
≥10mW |
|
Zasilanie |
Zasilacz AC/DC:
wejście: 100V～240, 50/60Hz, 0,6A
wyjście: 5V, 2A,
Bateria litowa: 3,7V, 2200mAh |
| Tryb |
CW/1Hz/2Hz |
|
Praca na baterii |
Gotowość＞6h Ciągłe testowanie＞4h |
| Złącze |
Uniwersalne FC/SC/ST |
|
Przechowywanie danych |
wewnętrzne≥2000 krzywych |
| Poziom bezpieczeństwa lasera |
Klasa II |
|
|
|
|
|
| Interfejs danych |
USB typu C |
| Temperatura pracy |
-10℃～+50℃ |
| Temperatura przechowywania |
-40℃～+70℃ |
| Wilgotność względna |
0～95％ Bez kondensacji |
| Waga |
≤200g (z baterią) |
| Rozmiar |
126mm×80mm×37mm |
| Konfiguracja standardowa: OTDR, OPM, LS, VFL, Latarka, |
|
| Lista konfiguracji |
| Host (w tym bateria), zasilacz, kabel do transmisji danych, CD-ROM (w tym oprogramowanie analityczne, instrukcja obsługi), instrukcja obsługi, świadectwo kalibracji, Certyfikat zgodności/Karta gwarancyjna posprzedażna, Pady czyszczące, Specjalny pakiet dla instrumentów |
