Szczegóły informacji

Waga:	≤350 g （Bateria obejmowała）	Wielkość:	173mm×82mm×37mm
Temperatura pracy:	-10℃～+50℃	Temperatura przechowywania:	-40°C~+70°C
Wyświetlacz:	3,5 cala 320 × 480 LCD
Podkreślić:	Mini reflektometr światłowodowy , Reflektometr światłowodowy LCD , kompaktowy reflektometr światłowodowy

opis produktu

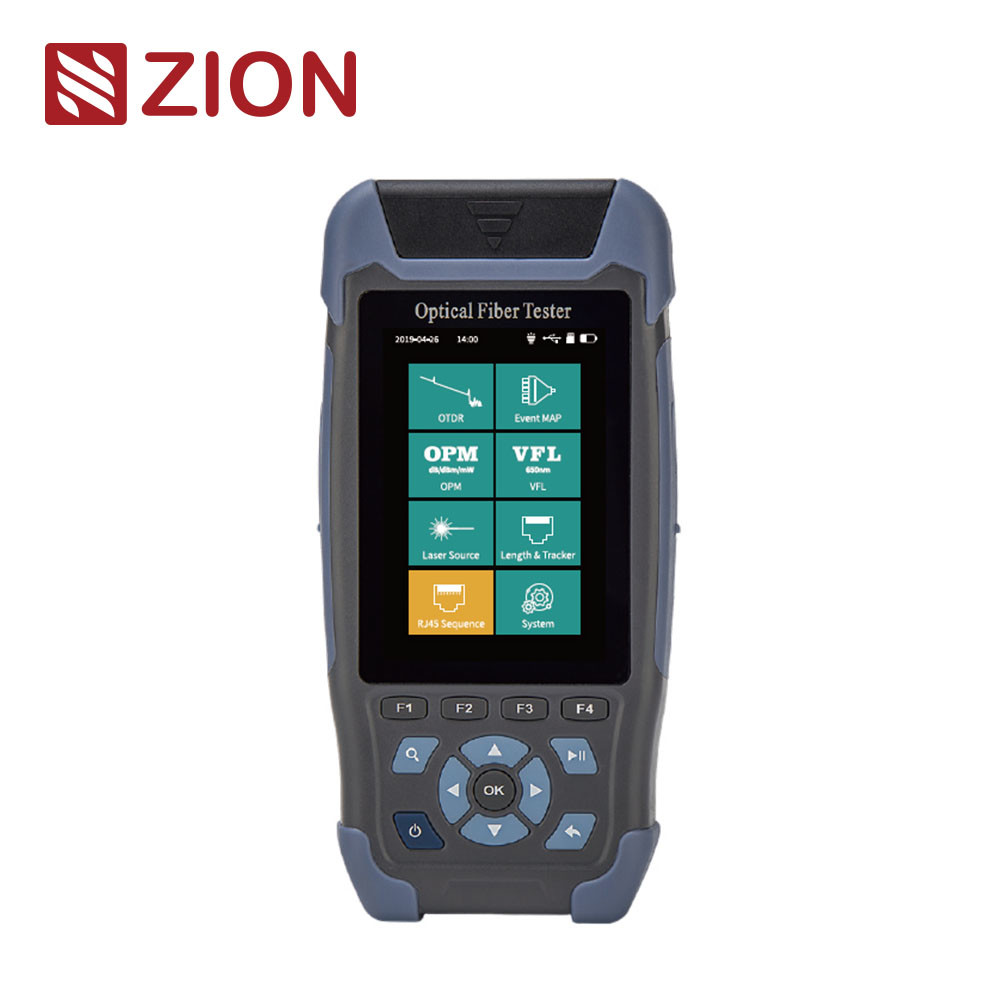

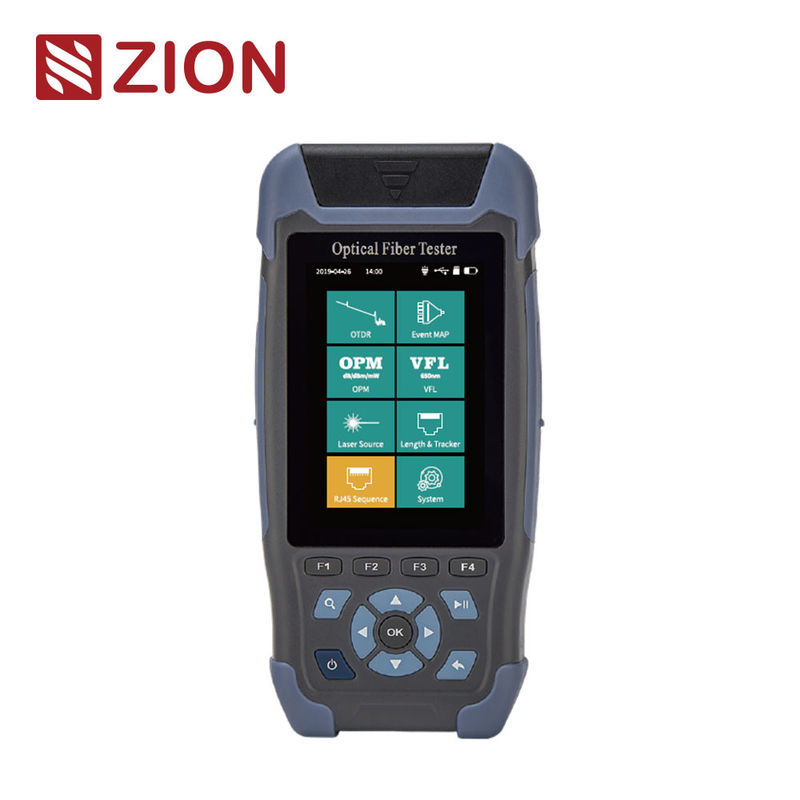

ZCOTDR-3200 Mini Pro OTDR Optyczny Reflektometr Obszaru Czasowego


ZCOTDR-3200 Mini Pro Series Optical Time Domain Reflectometer przyjmuje 3,5 cala kolorowy ekran wyświetlania. Interfejs obsługi UI jest prosty i łatwy w obsłudze.Pomiar mocy optycznejWykorzystuje inteligentne zarządzanie oszczędnościami energii.12 godzin bardzo długiego czasu pomiaru w celu zapewnienia efektywności badań terenowych i prac konserwacyjnych. ZCOTDR-3200 serii są używane do pomiaru długości, utraty, jakości połączenia i innych parametrów wszystkich rodzajów światłowodu i kabla.Nadal można go użyć.Maksymalna moc badawcza przy świetle wynosi -5 dBm. Może być szeroko stosowana w budownictwie inżynieryjnym,Badanie konserwacji łącza i awaryjna naprawa systemu łączności systemu łączności światłowodowej.
Cechy produktu
• łącze światłowodowe z sygnałem optycznym ≤-5 dBm, łatwe do testowania
• Długa wytrzymałość, 12 godzin pomiaru
• Nowy gumkowy rękaw, odporny na wstrząsy i upadki
• Obszar niewidomy na 3 m, łatwy test 3 m skakacz
• Ręczna konstrukcja, łatwa w noszeniu
• USB, do ładowania z przenośną baterią
• OTDR/LS/OPM/VFL/RJ45 Sekwencja kabli/Długość kabli/RJ45 tracker/Flashlight

Specyfikacje techniczne
OTDR
Model				ZCOTDR-3200D			ZCOTDR-3200F1 (test na żywo)	ZCOTDR-3200-F2 (test na żywo)
Rodzaj				G.652 SM
Długość fali				1310/1550±20nm			1310nm±20nm	1550nm±20nm
Zakres dynamiczny				24 dB/22 dB			24 dB	22 dB
Strefa ślepa zdarzenia				3 m
ATT Ślepa strefa				8m
Zakres badań				500m/1km/2km/4km/8km/16km/32km/64km 5ns/30ns/50ns/100ns/275ns/320ns/500ns/1000ns/5000ns/10000ns
Szerokość impulsu				3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns /1μs/2μs/3μs/5μs/8μs/10μs
Dokładność w zakresie				±(1m+interwał próbkowania+0,005%×odległość badania)
Liniowość				±0,2 dB/dB
Przykłady punktów				16k~128k
Rozdzielczość próbki				00,05m~8m
Rozstrzyganie strat				00,001 dB
Próg strat				00,20 dB

OTDR
Rozdzielczość zakresu		0.001m
Indeks załamania		1.00000 ~ 2.00000
Dokładność odbicia		±3dB
Format pliku		Standardowy format pliku
Analiza strat		Metoda 4-punktowa /metoda 5-punktowa
Poziom bezpieczeństwa lasera		Klasa II
Złącze		FC/UPC ((Zmienne SC, ST)
OPM					LS
Zakres fal	800 nm~1700 nm				Długość fali	Zgodne z OTDR
Fala kalibracyjna	850/1300/1310/1490/ 1550/1625/1650nm				Typ lasera	FP-LD
Zakres badań	-70~+10dBm (nieobowiązkowe) -50~+26dBm (standardowa)				Władza	≥-5dBm
Rozstrzygnięcie	00,01 dB				Stabilność	CW, ±0,5 dB/15min (Po 15 minutach podgrzewania)
Niepewność	± 5%				Złącze	FC/UPC ((Zmienne SC, ST)
Częstotliwość Identyfikacja	CW/270/330/1k/2kHz				Tryb	CW/270Hz/330Hz/1kHz/2kHz
Złącze	Uniwersalne FC/SC/ST				Sekwencja i długość kabla RJ45
VFL					Odległość badawcza	≤ 300 m
Długość fali	650 nm±20 nm				Śledzenie kabli RJ45
Moc wyjściowa	≥ 10 mW				Tryb	Cyfrowe śledzenie
Tryb	CW/1Hz/2Hz				Odległość	≤ 300 m
Złącze	FC/UPC (wymienne SC, ST)				Śledzenie online	Nie wsparcie

Wyświetlacz			3.5 cali 320×480 LCD
Zasilanie			Adapter AC/DC: wejście: 100V ⋅ 240V, 50/60Hz,0.6A wyjście: 5V, 2A, bateria litowa: 3,7V,4000mAh
Działanie na baterii			Badanie ciągłe>12h
Przechowywanie danych			Wewnętrzne: ≥ 600; Zewnętrzne: karta TF
Interfejs danych			Mini USB
Temperatura pracy			-10°C+50°C
Temperatura przechowywania			-40°C+70°C
Względna wilgotność			0·95% Nie kondensujące
Waga			≤ 350 g (włączając baterię)
Wielkość			173 mm × 82 mm × 37 mm
Standardowa konfiguracja: OTDR, E vent Map, OPM, LS, VFL, RJ45 (dodatkowy system śledzenia zakupów), RJ45 Sequenc e&Length, latarka
Lista konfiguracji
Host (włączając baterię), adapter, linia danych, CD-ROM (oprogramowanie analityczne/poradnik użytkownika),poradnik użytkownika, SC/UPC, certyfikat kwalifikacyjny/karta gwarancji usługi, certyfikat kalibracji,Czyste kawałki bawełny- Instrumenty z plecakami.

Etykietka:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HELLOSIGNAL® OR OEM

Minimalne zamówienie:	50 sztuk
Szczegóły pakowania:	10 sztuk/plastikowa torba
Czas dostawy:	Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności:	T/T
Możliwość Supply:	Bez ograniczeń.
