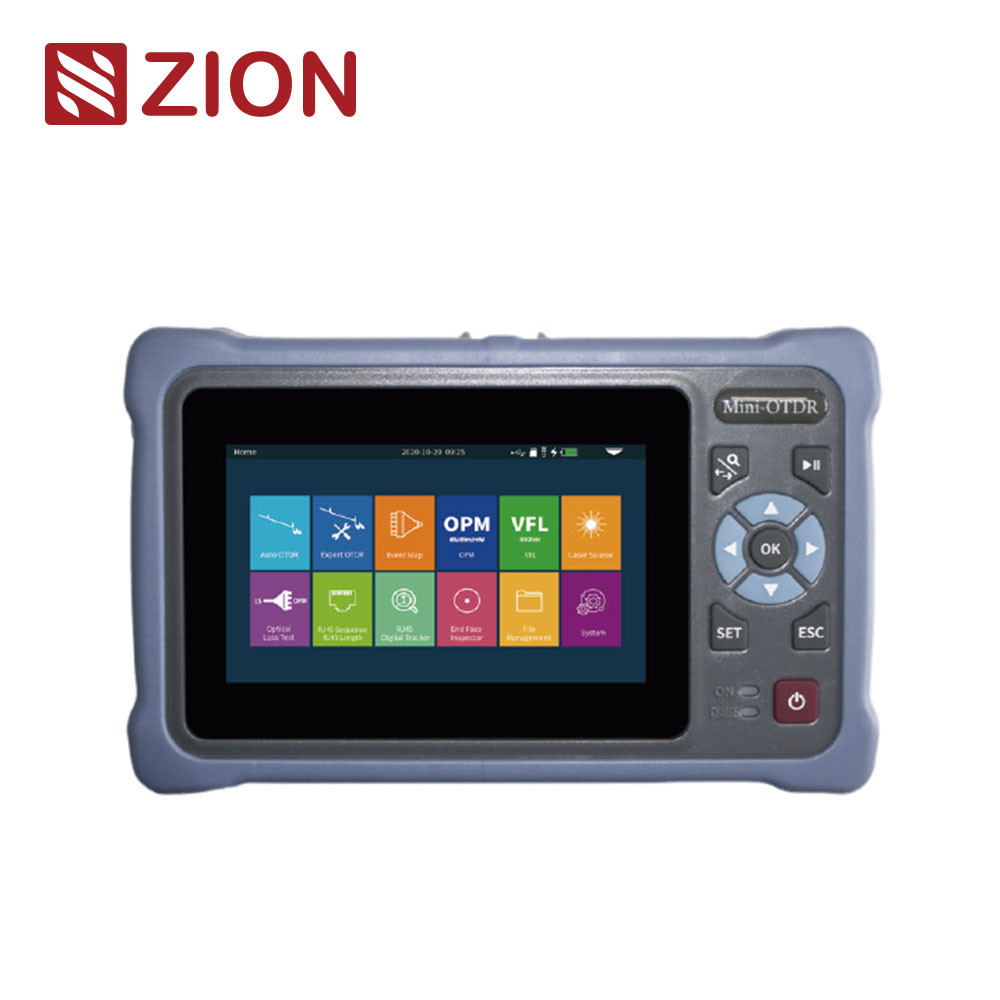

| ZCOTDR-4000 Mini Pro OTDR Optical Time Domain Reflectometer przyjmuje 4,3-calowy capacitive touch screen.i poziom komputerowy zarządzanie plikami w celu spełnienia różnych wymogów testowych w różnych sytuacjach. OTDR ma maksymalny zakres dynamiczny 26dB, pamięć 8G i może przechowywać ponad 200 000 krzywych; jest wyposażony w 4000mAh akumulator litowy polimerowy o wysokiej gęstości, inteligentne zarządzanie oszczędnością energii,czas pomiaru dłuższy niż 8 godzinZestaw ZCOTDR-4000 służy do pomiaru długości, strat, jakości połączenia i innych parametrów światłowodu.Jest szeroko stosowany w FTTX, inżynieria sieci rdzenia wtórnego, budowa, konserwacja i badania napraw awaryjnych oraz pomiary produkcji światłowodu i kabli. |
| Cechy produktu |
| • Ekspert OTDR:Professional me assurance, krzywa/lista/mapa są wyświetlane jednocześnie |
| • OPM obsługuje identyfikację częstotliwości CW/270/330/1k/2kHz |
| • LS obsługuje wyjście w trybie CW/modulacji z regulowaną mocą wyjściową |
• Auto OTDR, ekspert OTDR, mapa zdarzeń, OPM, LS, VFL, śledzenie kabli RJ45,
Sekwencja kabli RJ45, długość kabla RJ45, mikroskop, badanie strat optycznych z latarki |
| • Automatyczne OTDR: brak skomplikowanych ustawień, jeden kluczowy test |
| • VFL i LS mogą działać w tle, można jednocześnie wykonywać wiele zadań |
| • Wykrywacz kablowy RJ45 z radarem cyfrowym, silniejsza zdolność przeciwzaburzeniom |
| • Badanie sekwencji/długości kabla RJ45 do 300 m |
| • Jedno kliknięcie, łatwo zapisać interfejs |
| |
| Specyfikacje techniczne |
| OTDR |
| Model |
|
ZCOTDR-4000D |
ZCOTDR-4000F1
(test na żywo) |
ZCOTDR-4000F2
(test na żywo) |
ZCOTDR-4000T
(test na żywo) |
| Rodzaj |
G.652 SM |
| Długość fali |
|
1310/1550 |
1310 nm |
1550 nm |
1610 nm |
| Zakres dynamiczny |
|
26 dB/24 dB |
26 dB |
24 dB |
22 dB |
| Strefa ślepa zdarzenia |
20,5 m |
| ATT Ślepa strefa |
8m |
| Zakres badań |
500m/1km/2km/4km/8km/16km/32km/64km/100km |
| Szerokość impulsu |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Dokładność w zakresie |
±(1m+interwał próbkowania+0,005%×odległość badania) |
| Liniowość |
≤ 0,05 dB/dB |
| Przykłady punktów |
16k~128k |
| Rozdzielczość próbki |
00,05m~8m |
| Rozstrzyganie strat |
00,001 dB |
| Próg strat |
00,20 dB |
| |
| OTDR |
| Rozdzielczość zakresu |
0.001m |
| Indeks załamania |
1.00000 ~ 2.00000 |
| Dokładność odbicia |
±3dB |
| Format pliku |
Standardowy format pliku |
| Analiza strat |
Metoda 4-punktowa /metoda 5-punktowa |
| Poziom bezpieczeństwa lasera |
Klasa II |
| Złącze |
FC/UPC ((Zmienne SC, ST) |
| Prędkość odświeżania |
3 Hz (typu) |
| Wielozadaniowość |
Wsparcie |
| OPM |
|
LS |
| Zakres fal |
800 nm~1700 nm |
|
Długość fali |
Zgodne z OTDR |
| Fala kalibracyjna |
850/1300/1310/1490/
1550/1625/1650nm |
|
Typ lasera |
FP-LD |
| Zakres badań |
-70~+10dBm (nieobowiązkowe)
-50~+26dBm (standardowa) |
|
Władza |
≥-5dBm |
| Rozstrzygnięcie |
00,01 dB |
|
Stabilność |
CW, ±0,5 dB/15min
(Po 15 minutach podgrzewania) |
| Niepewność |
± 5% |
|
Złącze |
FC/UPC ((Zmienne SC, ST) |
Częstotliwość
Identyfikacja |
CW/270/330/1k/2kHz
(Użyj wewnętrznego LS) |
|
Tryb |
CW/270Hz/330Hz/1kHz/2kHz |
| Złącze |
Uniwersalne FC/SC/ST |
|
Rozpoznawanie fal |
Wsparcie |
| Rozpoznawanie fal |
Wsparcie |
|
Badanie strat optycznych |
| VFL |
|
Długość fali |
Zgodne z LS |
| Długość fali |
650 nm±20 nm |
|
Test IL |
Wsparcie |
| Moc wyjściowa |
≥ 10 mW |
|
Śledzenie kabli RJ45 |
| Tryb |
CW/1Hz/2Hz |
|
Tryb |
Cyfrowe śledzenie |
| Złącze |
FC/UPC (wymienne SC, ST) |
|
Odległość |
≤ 300 m |
| Poziom bezpieczeństwa lasera |
Klasa III |
|
Śledzenie par online/liniowych |
Wsparcie |
| |
| Długość kabla RJ45 |
| Odległość badawcza |
≤ 300 m |
| Pozostałe |
| Wyświetlacz |
4.3 cali 800×480 IPS TFT LCD Multi touch capacitive touch screen |
| Zasilanie |
Adaptor AC/DC: wejście: 100V ̇ 240V, 50/60Hz,0.6A
Wydajność: 5V, 2A, bateria litowa:3.7V, 4000mAh |
| Działanie na baterii |
Badanie ciągłe>12h |
| Przechowywanie danych |
Pamięć wewnętrzna: 8 GB, ≥ 20 tys. krzywych |
| Interfejs danych |
USB typu C |
| Temperatura pracy |
-10°C+50°C |
| Temperatura przechowywania |
-40°C+70°C |
| Względna wilgotność |
0·95% Nie kondensujące |
| Waga |
≤ 0,5 kg (włączając baterię) |
| Wielkość |
173 mm × 109 mm × 45 mm |
konfiguracja: Auto OTDR, Expert OTDR, E Vent Map, OPM, LS, VFL, RJ45 Cable Tracking ((W tym Cable Tracker),
Sekwencja kabla RJ45, długość kabla RJ45, mikroskop ((opcjonalny), latarka, badanie straty optycznej
Uwaga: NK4000-F1 może testować włókna z sygnałem 1490/1550nm (moc ≤0dBm)
NK4000-F2 może testować światłowód z sygnałem 1310/1490/1577nm (moc ≤+5dBm)
NK4000- T może testować włókna z sygnałem 1310/1490/1550nm (moc ≤0dBm) |
| Lista konfiguracji |
| Host (włączając baterię), adapter, linia danych, karta TF 8G (wbudowana w OTDR, oprogramowanie do analizy/posiłek użytkownika), podręcznik użytkownika, adapter SC, śledzący kabel, certyfikat kwalifikacyjny/kartę gwarancji usługi,Świadectwo kalibracjiCzyste kawałki bawełny, plecak do instrumentów |
