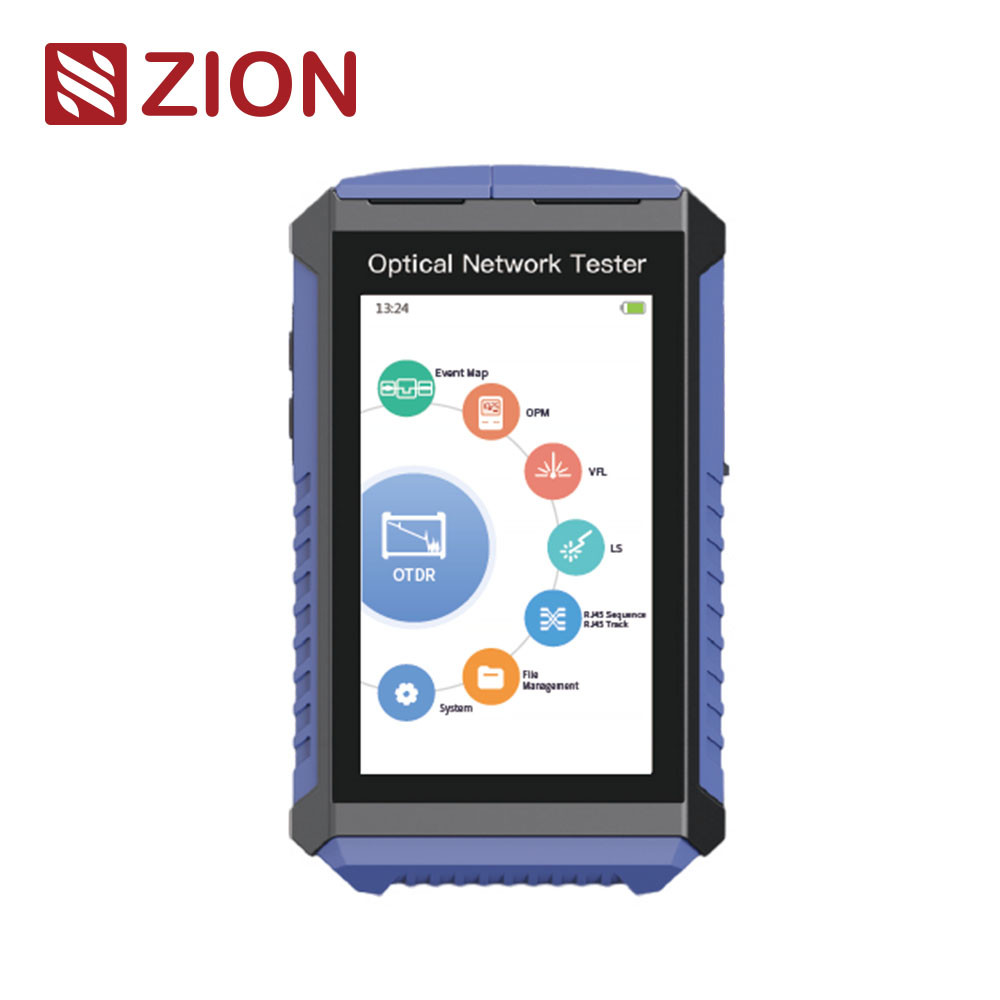

ZCOTDR-4200 Mini OTDR Optical Time Domain Reflectometer z testem na żywo jest kompaktowy i łatwy w noszeniu; 4,3-calowy ekran dotykowy o wysokiej rozdzielczości, obsługuje wielofunkcję dotykową i płynną pracę.Integracja wewnętrzna OTDR, mapa zdarzeń, OPM podzielonej fali, czerwone światło, źródło światła, latarka, sekwencja RJ45 i inne funkcje w jednym, aby spełnić różne potrzeby testowe.
Funkcja OTDR jest standardowa z pojedynczą długością fali i wbudowanym wydajnym izolatorem długości fali, który może przeprowadzać test optyczny na łączności, przy minimalnym obszarach ślepych zdarzeń wynoszących 1.5 m i maksymalny zakres pomiarów 100 km.
ZCOTDR-4200 jest używany do pomiaru długości, strat, jakości połączenia i innych parametrów światłowodu.Jest odpowiedni do badań konserwacji linii i napraw awaryjnych przez personel instalacyjny i konserwacyjny. |
| Cechy produktu |
| • 4,3-calowy ekran pojemnościowy dotykowy, przejrzysty wyświetlacz, płynne sterowanie |
 |
| • Test na żywo (1550nm wsparcie 1490/1577nm test na żywo) |
| • XGPON OPM obsługuje 1490/1577nm |
| • Zintegrowany OTDR, mapa zdarzeń, XGPON OPM, VFL, LS, sekwencja RJ45 i inne funkcje |
| • Obszar niewidomy dla zdarzeń ≤ 1,5 m, maksymalny zakres dynamiczny ≥ 26 dB |
| • Wspieranie sekwencji i ścieżki RJ45 |
| • Komunikacja Bluetooth, obsługa bezprzewodowego sterowania mobilnymi aplikacjami i udostępnianie danych |
| |
| Specyfikacje techniczne |
| OTDR |
| Rodzaj |
G.652 SM |
| Model |
|
ZCOTDR-4200F1 |
|
ZCOTDR-4200D |
|
ZCOTDR-4200F2 |
|
|
ZCOTDR-4200F3 |
|
| Długość fali |
1550nm±20nm |
1310/1550 nm |
1625nm±20nm |
1650nm±20nm |
| Zakres dynamiczny |
24 dB |
26 dB |
24 dB |
24 dB |
24 dB |
| Strefa ślepa zdarzenia |
10,5 m |
| ATT Ślepa strefa |
8m |
| Zakres badań |
100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/100km |
| Szerokość impulsu |
5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Dokładność w zakresie |
±(1m+interwał próbkowania+0,005%×odległość badania) |
| Liniowość |
± 0,05 dB/dB |
| Maksymalne punkty próbkowe |
≥20000 |
| Maksymalna rozdzielczość próbki |
≤ 0,03 m |
| Rozstrzyganie strat |
00,01 dB |
| Próg strat |
00,20 dB |
| |
| OTDR |
| Rozdzielczość zakresu |
00,01 m |
| Indeks załamania |
1.00000 ~ 2.00000 |
| Format pliku |
Standardowy format pliku |
| Analiza strat |
Metoda 4-punktowa /metoda 5-punktowa |
| Poziom bezpieczeństwa lasera |
Klasa II |
| Złącze |
SC/PC |
| OPM |
|
LS |
| Zakres fal |
800 nm~1700 nm |
|
Długość fali |
Zgodne z OTDR |
| Fala kalibracyjna |
850/1300/1310/1490/
1550/1625/1650nm |
|
Typ lasera |
Zgodny z interfejsem OTDR |
| Zakres badań |
-70~+10dBm (nieobowiązkowe)
-50~+26dBm (standardowa)
-40~+26dBm (XGPON OPM) |
|
Władza |
≥-5dBm |
| Rozstrzygnięcie |
00,01 dB |
|
Stabilność |
CW, ±0,5 dB/15min
(Po 15 minutach podgrzewania) |
| Niepewność |
± 5% |
|
Złącze |
SC/PC |
| Złącze |
Uniwersalne FC/SC/ST |
|
Tryb |
CW/270Hz/330Hz/1kHz/2kHz |
| VFL |
|
Śledzenie kabli RJ45 |
| Długość fali |
650 nm±20 nm |
|
Odległość badawcza |
≤ 300 m |
| Moc wyjściowa |
≥ 10 mW |
|
Śledzenie kabli RJ45 |
| Tryb |
CW/1Hz/2Hz |
|
Tryb |
Cyfrowe śledzenie |
| Złącze |
Uniwersalne FC/SC/ST |
|
Odległość |
≤ 300 m |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Śledzenie online |
wsparcie |
| Pozostałe |
| Wyświetlacz |
4.3 cali 800×480 LCD |
| Zasilanie |
Adapter AC/DC:
Wprowadzanie: 100V ≈ 240V, 50/60Hz, wyjście 0,6A: 5V,2A, bateria litowa:3.7V, 4000mAh |
| Przechowywanie danych |
8 GB |
| Interfejs danych |
USB typu C |
| Temperatura pracy |
-10°C+50°C |
| Temperatura przechowywania |
-40°C+70°C |
| Względna wilgotność |
0·95% Nie kondensujące |
| Waga |
≤ 400 g (włączając baterię) |
| Wielkość |
144 mm × 86 mm × 33 mm |
Standardowa konfiguracja:OTDR, Mapy zdarzeń, OPM, LS, VFL, RJ45 cable tracker (w tym Cable Tracker), RJ45 Cable Sequence, latarka
Uwaga: 1550nm test z możliwością transmisji na żywo: można testować włókno z sygnałem 1310/1490/1577nm (moc ≤+5dBm)
Możliwość testowania 1610nm z sygnałem na żywo: może testować światłowłókno z sygnałem 1310/1490/1550nm (moc ≤0dBm)
możliwość testowania 1625 nm z sygnałem na żywo: może testować włókna z sygnałem 1310/1490/1550/1577 nm (moc ≤0dBm)
Możliwość testowania 1650 nm z sygnałem na żywo: może testować włókna z sygnałem 1310/1490/1550/1577 nm (moc ≤+5dBm) |
| Lista konfiguracji |
| Host (włączając baterię),adapter, linia danych, śledzący kabel, CD-ROM (oprogramowanie analityczne/poradnik użytkownika),poradnik użytkownika,certyfikat kwalifikacyjny/karta gwarancji usługi,certyfikat kalibracyjny,Czyste kawałki bawełny"Zaszyjnik z instrumentami". |
