Szczegóły informacji

Waga:	<1,2 kg	Wielkość:	208 mmx110mmx56mm
Temperatura pracy:	-10℃～+50℃	Temperatura przechowywania:	-40°C~+70°C
Wyświetlacz:	5-calowy kolorowy LCD + ekran dotykowy
Podkreślić:	Lekkie OTDR , Wielofunkcyjny OTDR , Wielofunkcyjna optyczna tdr

opis produktu

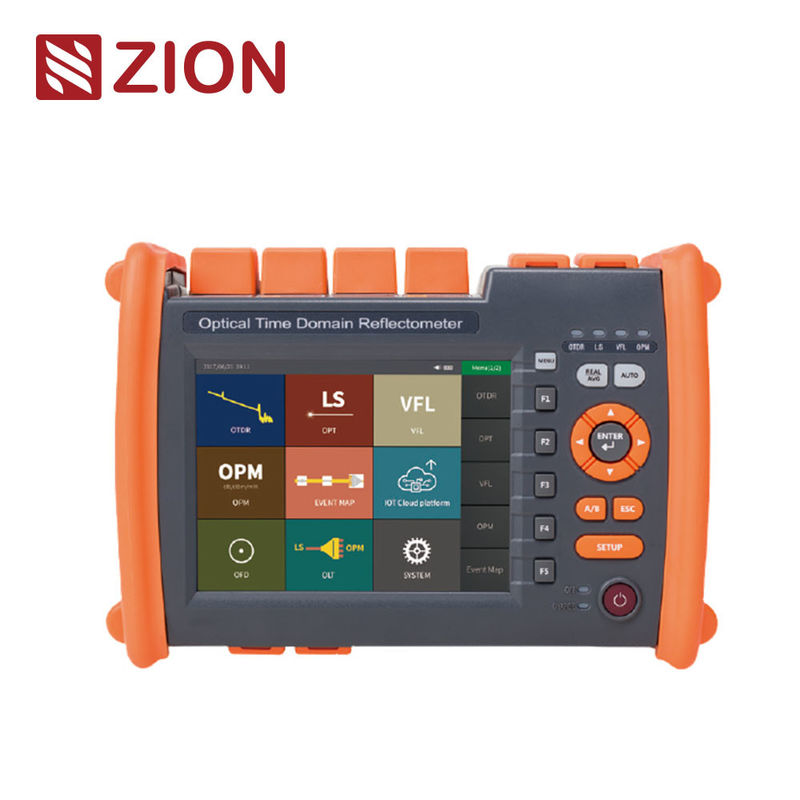

ZCOTDR-5600 Wielofunkcyjny OTDR Optyczny Reflektometr Obszaru Czasowego


ZCOTDR-5600 Wielofunkcyjny OTDR Optical Time Domain Reflectometer przyjmuje 5,6-calowy kolorowy ekran dotykowy i podwójną obsługę klawiszy i dotyku.Pomiar mocy optycznej, Źródło światła, wielofunkcyjne, aby pomóc klientom skutecznie rozwiązać testy terenowe i konserwację; Inteligentne zarządzanie energią, 20 godzin super długiego czasu czuwania,skuteczna gwarancja badań terenowych i konserwacjiJest on głównie stosowany do pomiaru długości, strat, jakości połączenia i innych parametrów wszystkich rodzajów światłowodu i kabla.Badanie konserwacji linii i awaryjna naprawa systemu łączności systemu łączności światłowodowej, badania i pomiary produkcji kabli światłowodowych.
Cechy produktu
• Obszar ślepy na 0,8 m, łatwo testować skakacz 5 m
• Wykrycie testu online, automatyczny alarm ze światłem
• Unikalna funkcja automatycznej diagnostyki wyników badań
• Bateryjne przetwarzanie danych i drukowanie formularzy sprawozdań
• Podwójny tryb pracy klawiatury + ekranu dotykowego
• Automatyczne badanie jednym przyciskiem
• Standardowy format pliku SOR
• Badanie jednoczesne wielokrotnych długości fal
• Nomenklatura w języku chińskim i angielskim
• Ultra szeroka temperatura pracy

Specyfikacje techniczne
OTDR
Rodzaj włókna	G.652 SM
Długość fali	1310nm±20nm/1550nm±20nm
Zakres dynamiczny	32 dB/30 dB
Strefa ślepa zdarzenia	10,5 m
ATT Ślepa strefa	6m
Zakres badań	500m/1km/2km/4km/8km/16km/32km/64km/128km/256km
Szerokość impulsu	5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns
Dokładność w zakresie	±(0,75m+przedmiot próbny+0,005%xodległość testowa)
Dokładność strat	± 0,05 dB/dB
Punkty pobierania próbek	16k~256k
Rozdzielczość próbki	00,05 m~16 m
Dokładność odbicia	±3dB
Format pliku	Standardowy format pliku
Analiza strat	Metoda 4-punktowa /metoda 5-punktowa
Poziom bezpieczeństwa lasera	Klasa II

OTDR
Przechowywanie danych	Wewnętrzne:<3000 krzywych, zewnętrzne: bit 4G
Złącze	FC/UPC ((Zmienne SC,ST)
Prędkość odświeżania	3 Hz (typu)
Interfejs danych	USB, Mini-USB, 10M/100M port Ethernet
OPM
Zakres długości fali	800 nm~1700 nm
Złącze	UniversalFC/SC/ST
Zakres badania	-50 dBm~+26 dBm
Niepewność	± 5%
Długość fali kalibracyjnej		850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm
LS
Długość fali	Zgodne z długością fali wyjściowej OTDR
Moc wyjściowa	≥-5dBm
Stabilność	CW,±0,5dB/15min ((Próba po 15 minutach rozgrzewania wstępnego)
Złącze	FC/UPC ((Zmienne SC,ST)
VFL
Długość fali	650nm士20nm
Moc wyjściowa	≥ 10 MW
Tryb	CW/1Hz/2Hz
Złącze	FC/SC/ST
Pozostałe
Wyświetlacz		5-calowy kolorowy LCD + ekran dotykowy
Zasilanie		Adapter AC/DCA: wejście:100V~240V, 50/60Hz, 0.6AWydanie:12V~19V, 1.5A, Li-bateria:7.4V, 5200mAh
Godziny pracy na baterii		≥10h
Temperatura pracy		-10°C~+50°C
Temperatura przechowywania		-40°C~+70°C
Względna wilgotność		0~95%Nie kondensujące
Waga		< 1,2 kg
Wielkość		208mmx110mmx56mm
Funkcje hosta: OTDR/O PM AVFL/LS/Event Map/Fiber End Detection (Dodatni wykrywacz prądu) /Optyczna próba straty

Lista konfiguracji
- Nie, nie.	Nazwa		Ilość	Uwaga
1	Gospodarz		1
2	Adapter AC/DC		1
3	Podręcznik		1
4	U-disk (włączając oprogramowanie analityczne/Przewodnik użytkownika)		1
5	Adapter SC		1
6	Długopis dotykowy		1
7	Świadectwo kalibracji		1
8	Czyste kawałki bawełny		10
9	Świadectwo kwalifikacyjne/Karta gwarancji obsługi posprzedażowej		1
10	Rękawiczka (z paskami)		1

Etykietka:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HELLOSIGNAL® OR OEM

Minimalne zamówienie:	50 sztuk
Szczegóły pakowania:	10 sztuk/plastikowa torba
Czas dostawy:	Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności:	T/T
Możliwość Supply:	Bez ograniczeń.

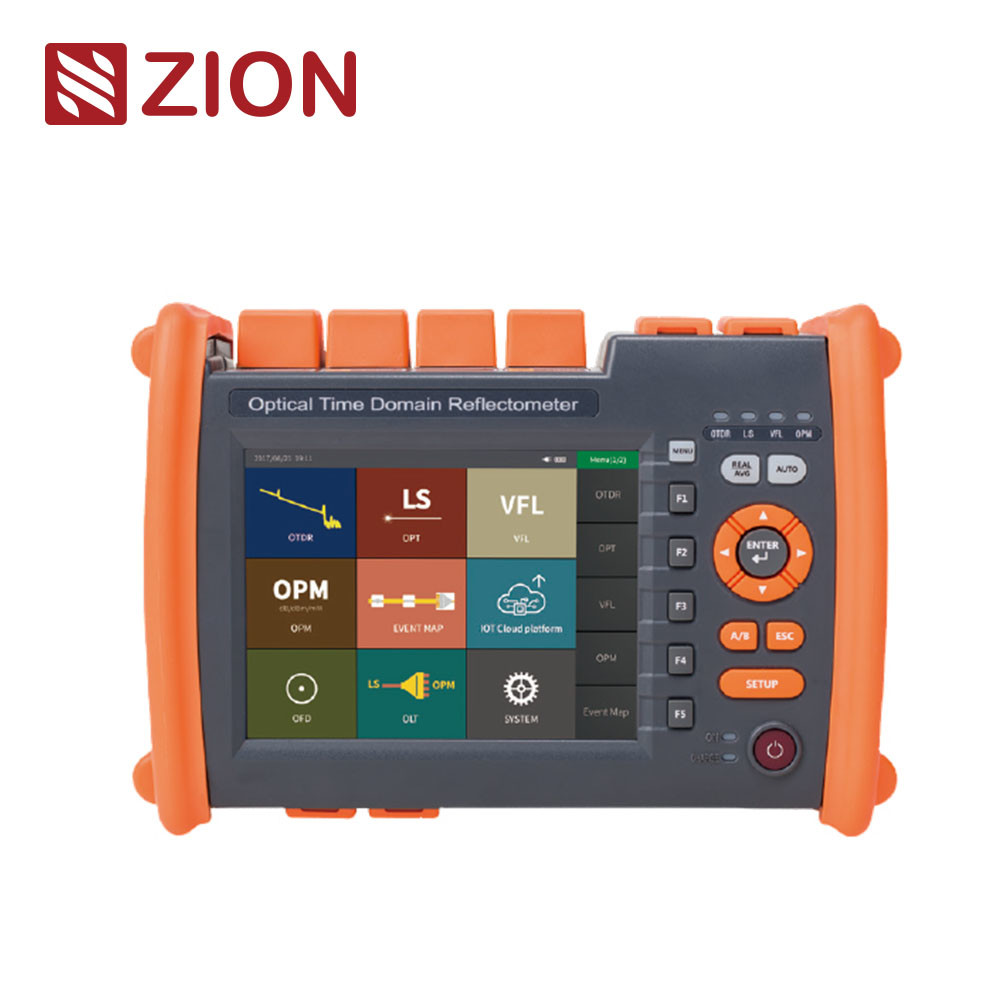

ZCOTDR-5600 Wielofunkcyjny OTDR Optyczny Reflektometr Obszaru Czasowego Lekkie 208mmx110mmx56mm
