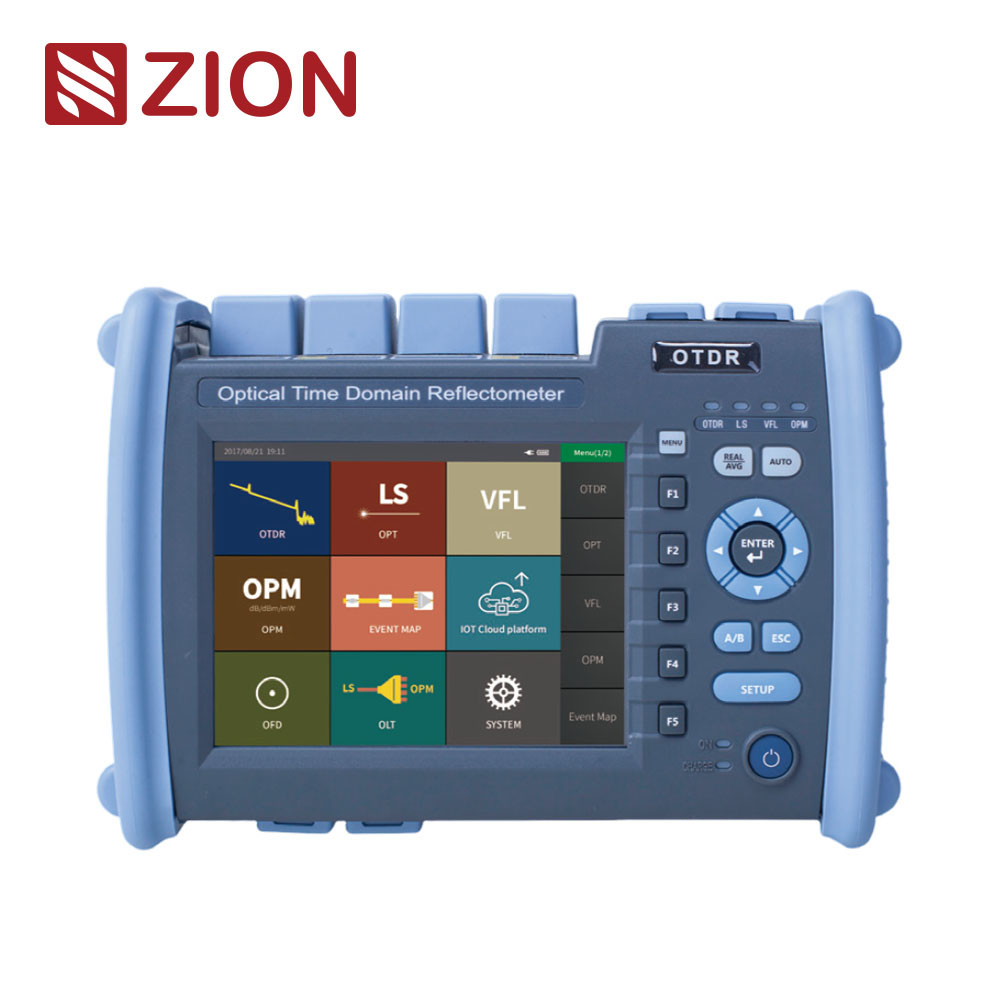

ZCOTDR-6000 Wielofunkcyjny Reflektometr Optyczny w Domenie Czasowej OTDR wykorzystuje 5,6-calowy kolorowy ekran, podwójną obsługę klawiszy i dotyku. Integruje OTDR, Wizualny Lokalizator Uszkodzeń, Mapę Zdarzeń, Miernik Mocy Optycznej, Źródło Światła, Test Ubytku Optycznego, Detekcję Czoła Optycznego, wiele funkcji, aby pomóc klientom w efektywnym rozwiązywaniu testów i konserwacji w terenie; Inteligentne zarządzanie energią, 20 godzin super długiego czuwania, wydajna gwarancja testów i konserwacji w terenie.
Jest on używany głównie do pomiaru długości, strat, jakości połączeń i innych parametrów wszelkiego rodzaju światłowodów i kabli. Może być szeroko stosowany w budownictwie inżynieryjnym, naprawach awaryjnych systemu komunikacji światłowodowej, badaniach i pomiarach produkcyjnych kabli światłowodowych. |
|
|
|
|
| Cechy produktu |
|
|
|
|
| • Martwa strefa zdarzeń 0,8 m, łatwe testowanie patchcordu 5 m |
 |
|
| • Wykrywanie testu online, aktywna ochrona APD |
|
| • Unikalna funkcja automatycznej diagnozy wyników testów |
|
| • Przetwarzanie wsadowe danych i drukowanie raportów |
|
| • Tryb podwójnej obsługi klawiszy + ekran dotykowy |
|
| • Obsługa testu SM/MM/SM+MM |
|
| • Standardowy format wyjściowy pliku SOR |
|
| • Jednoczesny test wielu długości fal |
|
| • Nazewnictwo w języku chińskim i angielskim |
|
|
| Specyfikacje techniczne |
|
|
|
|
| ZCOTDR-6000 |
| Model |
S1 |
S2 |
S3 |
S4 |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
F1 |
M1 |
SM1 |
SM2 |
| Typ |
SM |
MM |
SM/MM |
| Długość fali |
1310nm
1550nm |
1310nm
1490nm
1550nm |
1310nm
1550nm
1625nm |
1310nm
1550nm
1650nm |
1310nm
1490nm
1550nm
1625nm |
850nm
1300nm |
850nm
1300nm
1310nm
1550nm |
| MaxDynamic Range(dB) |
35
33 |
38
36 |
42
40 |
45
43 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
37
35
35
33 |
26
28 |
26
28
35
33 |
26
28
37
35 |
| Martwa strefa zdarzeń |
1m |
0,8m |
1m |
| Martwa strefa ATT |
6m |
| Zakres testowy |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Szerokość impulsu |
5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
| Dokładność pomiaru odległości |
±(0,75m+Interwał próbkowania+0,005%xOdległość testowa) |
| Dokładność strat |
±0,05dB/dB |
| Punkty próbkowania |
16k~256k |
| Rozdzielczość próbkowania |
0,05m-16m |
|
| OTDR |
| Dokładność odbicia |
±3dB |
| Format pliku |
Standardowy format pliku SOR |
| Analiza strat |
Metoda 4-punktowa / metoda 5-punktowa |
| Poziom bezpieczeństwa lasera |
Klasa Ⅱ |
| Częstotliwość odświeżania |
3Hz (Typ.) |
| Przechowywanie danych |
Pamięć wewnętrzna:<3000 krzywych; Pamięć zewnętrzna: 4G bit |
| Złącze |
FC/UPc(Wymienne sc,sT) |
| Interfejs danych |
USB,MinHUSB,Port Ethernet 10M/100M |
| OPM |
| Zakres długości fal |
800nm~1700nm |
| Złącze |
Uniwersalne FC/SC/ST |
| Zakres testowy |
-50dBm~+26dBm |
| Niepewność |
±5% |
| Długość fali kalibracji |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Długość fali |
Zgodna z wyjściową długością fali OTDR |
| Moc wyjściowa |
≥-5dBm |
| Stabilność |
CW, +0,5dB/15min (Test po 15 minutach nagrzewania) |
| Złącze |
FC/UPC(Wymienne sC,ST) |
| VFL |
| Długość fali |
650nm士20nm |
| Moc wyjściowa |
≥10 mW |
| Tryb |
CW/1Hz/2Hz |
| Złącze |
FC/UPC(Wymienne sc,sT) |
| Wskaźnik Testu Ubytku Optycznego odnosi się do powyższego źródła światła i wskaźnika miernika mocy optycznej. |
|
|
|
|
| Inne |
| Wyświetlacz |
5,6-calowy kolorowy wyświetlacz LCD + ekran dotykowy |
| Zasilanie |
Zasilacz AC/DC: wejście: 100v~240V, 50/60Hz,0,6A, Wyjście: 12V-19v, 15A, Bateria litowa: 7,4v, 5200mAh |
| Temperatura pracy |
-10°C~+50°C |
| Temperatura przechowywania |
40°C~+70°C |
| Wilgotność względna |
0~95%, Bez kondensacji |
| Waga |
<1,2kg |
| Rozmiar |
227mmx160mmx70mm |
| Funkcje hosta: OTDR/OPM/VFL/LS/Mapa Zdarzeń/Wykrywanie zakończenia włókna (Dodatkowy detektor zakupu) /Test ubytku optycznego |
|
|
|
|
|
| Lista konfiguracji |
|
|
|
|
| NR. |
Nazwa |
Ilość |
Uwaga |
| 1 |
Host |
1 |
|
| 2 |
Zasilacz AC/DC |
1 |
|
| 3 |
Instrukcja obsługi |
1 |
|
| 4 |
Dysk U (w tym oprogramowanie analityczne/Instrukcja obsługi) |
1 |
|
| 5 |
Adapter SC |
1 |
|
| 6 |
Rysik |
1 |
|
| 7 |
Świadectwo kalibracji |
1 |
|
| 8 |
Waciki do czyszczenia |
10 |
|
| 9 |
Świadectwo kwalifikacji/Karta gwarancyjna serwisu posprzedażnego |
1 |
|
| 10 |
Plecak (z paskami) |
1 |
|
