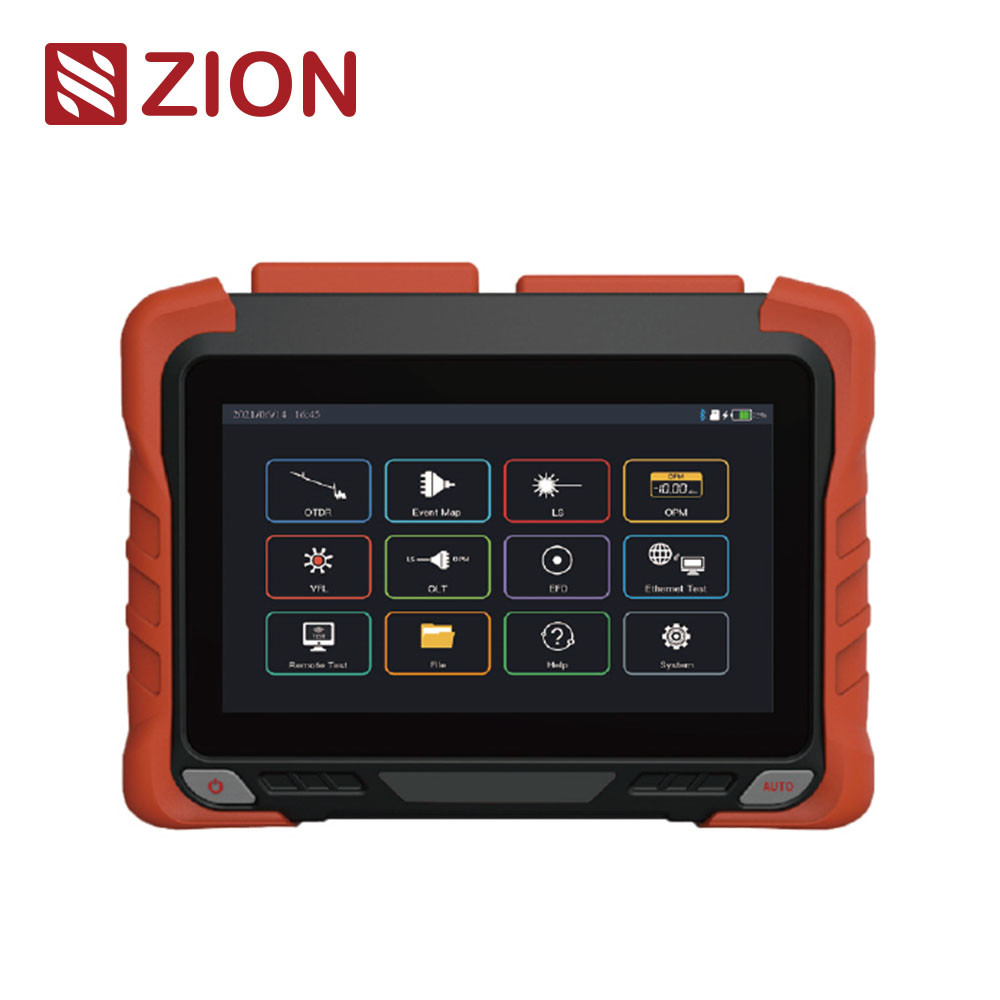

ZCOTDR-6200 OTDR Optyczny odblaskowiec czasoprzestrzenny Mały rozmiar Duża wydajność

ZCOTDR-6200 OTDR Optical Time Domain Reflectometer Small Size Big Performance

Podstawowe informacje

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HELLOSIGNAL® OR OEM

Minimalne zamówienie:	50 sztuk
Szczegóły pakowania:	10 sztuk/plastikowa torba
Czas dostawy:	Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności:	T/T
Możliwość Supply:	Bez ograniczeń.

Najlepsza cena Skontaktuj się teraz

Waga:

<1,2 kg

Wielkość:

215 mmx160mmx50mm

Temperatura pracy:

-10℃～+50℃

Temperatura przechowywania:

-40°C~+70°C

Wyświetlacz:

7 -calowy kolor LCD+ ScreenSolution: 800 × 480

Podkreślić:

Niewielki rozmiar OTDR

Reflektometr optyczny OTDR

Duża wydajność OTDR

ZCOTDR-6200 Wysokiej wydajności OTDR Optyczny Reflektometr Obszaru Czasowego

ZCOTDR-6200 serii OTDR przyjmuje 7-calowy ekran dotykowy o pojemności, który integruje 9 modułów.
doskonała inteligentna konstrukcja sprzętu i oprogramowania, dokładność testu krótkich włókien i automatycznego testu jest wyższa. . Jest wyposażony w bogaty test Ethernet (Ping / PPOE, itp.), wspiera APP c ontrol.
Seria ZCOTDR-6200 jest używana do testowania długości światłowodu, strat i jakości połączenia, oraz stosowana w konstrukcji inżynieryjnej, testowaniu konserwacji łącza.sieć kostna i sieć metropolitalna.

Cechy produktu

• 0,5 m. Strefa martwa

• wykrywanie w Internecie, skuteczna aktywna ochrona APD

• Wspieranie protokołu szybkiego ładowania i banku zasilania

• Test Ethernet, obsługujący Ethernet Remote Test

• Wspieranie badania SM/MM/SM+MM

• Online test sieci PON

• Maksymalny zakres dynamiczny 45 dB

• Bezprzewodowe działanie mobilnej aplikacji

• Zintegrowanie OTDR/VFL/LS/OPM/Mapy zdarzeń/Wykrywania końca
/Test strat optycznych/test Ethernet/test zdalny/zarządzanie plikami

Specyfikacje techniczne

ZCOTDR-6200

Model

F1 F2

SM1

SM2

Rodzaj

SM/MM

Długość fali

1310 nm
1550 nm

1310 nm
1490 nm
1550 nm

1310 nm
1550 nm
1625 nm

1310 nm
1550 nm
1650 nm

1310 nm
1490 nm
1550 nm
1625 nm

850 nm
1300 nm

850 nm
1300 nm
1310 nm
1550 nm

Maksymalny zakres dynamiczny ((dB)

32
30

35
33

38
36

42
40

45
43

32
30
30

37
35
35

32
30
30

37
35
35

32
30
30

37
35
35

37
35
35
33

26
28

26
28
35
33

26
28
37
35

Strefa ślepa zdarzenia

00,8 m

00,5 m

00,8 m

00,5 m

00,8 m

00,5 m

00,8 m

00,5 m

1 m

ATT Ślepa strefa

4 m

30,5 m

4 m

30,5 m

4 m

30,5 m

4 m

30,5 m

Zakres badań

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

Szerokość impulsu

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us

Dokładność w zakresie

± ((0,75m+interwał próbkowania+00025%xodległość badania)

Dokładność strat

00,03 dB/dB

Punkty pobierania próbek

≥256k

Rozdzielczość próbki

0.015m-16m

OTDR

Dokładność odbicia

± 2 dB

Format pliku

Standardowy format pliku

Analiza strat

Metoda 4-punktowa /metoda 5-punktowa

Poziom bezpieczeństwa lasera

Klasa II

Prędkość odświeżania

4 Hz (typ.)

Przechowywanie danych

Przechowywanie wewnętrzne: 2 GB,200,000 krzywych;zewnętrzna pamięć: 64 GB

Złącze

FC/UPc ((Wymieńalne SC,ST)

Interfejs danych

USB-A, port typu C, RJ45 LAN 10/100Mbit/s

OPM

Zakres długości fali

800 nm~1700 nm

Złącze

Uniwersalne FC/SC/ST

Zakres badania

-50 dBm~+26 dBm/-70 dBm~+6 dBm

Niepewność

± 5%

Średnia długość kalibracji

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Typ lasera

FP-LD

Długość fali

Zgodne z długością fali wyjściowej OTDR

Moc wyjściowa

≥-5dBm (włókno sm)

Tryb

CW/270Hz/1kHz/2kHz

Stabilność

CW,0.5dB/15min ((Próba po 15 minutach podgrzewania)

Złącze

FC/UPC ((Zmienne SC,ST)

VFL

Długość fali

650nm士20nm

Moc wyjściowa

≥ 10 mW

Tryb

CW/1Hz/2Hz

Złącze

FC/UPC ((Zmienne SC,ST)

Indeks Optical LossTest odnosi się do powyższego źródła światła i indeksu licznika mocy optycznej.

Pozostałe

Wyświetlacz

7-calowy kolor LCD + ekran dotykowyRozstrzygnięcie: 800×480

Zasilanie

Adapter typu C: wejście: 100v~240v,50/60Hz,0wyjście:5V/3A,9V/2A,12V/1.5A Bateria litowa: 3.7v,10400mAh

temperatury roboczej

-10°C~+50°C

Temperatura przechowywania

40°C~+70°C

wilgotność względna

0~95%, Nieskondensujące

Waga

< 1,2 kg

Wielkość

215 mmx160 mmx50 mm

Funkcje hosta: OTDR/VFL/LS/OPM/Event M ap/End Detection/Optical Loss Test/Ethernet test/Remote test/file management

Lista konfiguracji

- Nie, nie.

Nazwa

Ilość

Uwaga

Gospodarz

Adapter AC/DC

U disk (zawierający oprogramowanie analityczne/Przewodnik użytkownika)

Linia danych

Adapter OTDR SC

Adapter OPM SC

Podręcznik

Certyfikacja kalibracji

Certyfikat/kartka gwarancyjna

Czysty kawałek bawełny

Głowica ze skóry

Specjalny plecak do przyrządów
