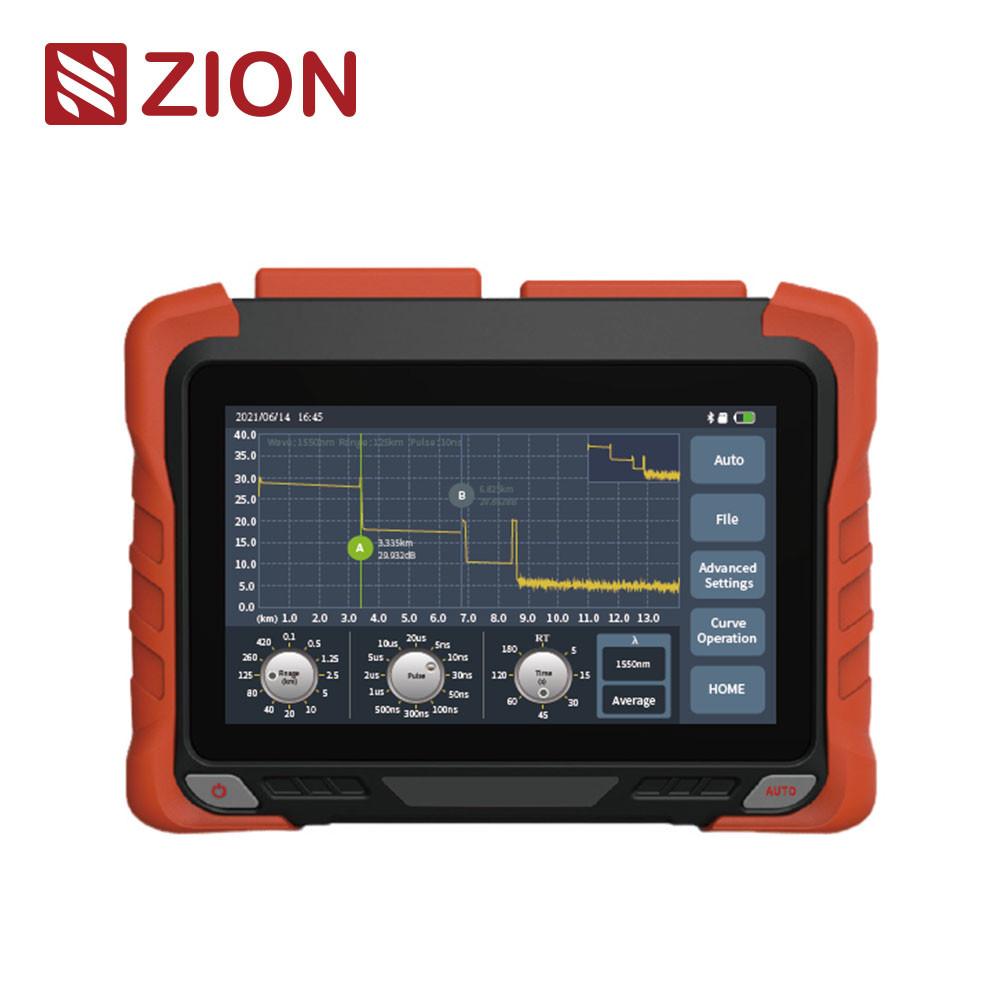

ZCOTDR-6200P PON Wysokowydajny OTDR Optyczny Reflektometr w Domenie Czasowej posiada 7-calowy pojemnościowy ekran dotykowy, który integruje 9 modułów. Dzięki
doskonałej inteligentnej konstrukcji sprzętowej, dokładność testów krótkich włókien i testów automatycznych jest wyższa. Może testować rozdzielacze 1:64. Jest wyposażony w bogaty test Ethernet (Ping / PPOE itp.), obsługuje sterowanie przez aplikację.
Seria ZCOTDR-6200P służy do testowania długości włókna optycznego, strat i jakości połączeń oraz jest wykorzystywana w budownictwie inżynieryjnym, testach konserwacyjnych łączy. Są one używane głównie w sieciach miejskich, szkieletowych i metropolitalnych. |
| Cechy produktu |
|
|
|
|
| • Martwa strefa zdarzeń 0,5 m |
 |
| • Detekcja online, skuteczna ochrona aktywna APD |
| • Obsługa protokołu szybkiego ładowania i power banku |
| • Test Ethernet, obsługa zdalnego testu Ethernet |
| • Obsługa testów SM/MM/SM+MM |
| • Test online sieci PON |
| • Maksymalny zakres dynamiczny 45dB |
| • Bezprzewodowa obsługa aplikacji mobilnej |
• Integruje OTDR/VFL/LS/OPM/Mapę zdarzeń/Wykrywanie zakończeń
/Test strat optycznych/Test Ethernet/Test zdalny/Zarządzanie plikami |
|
| Specyfikacje techniczne |
|
|
|
|
| ZCOTDR-6200P PON OTDR |
| Model |
PD1 |
PS1 |
PS2 |
PT1 |
PT2 |
PT3 |
PT4 |
| Długość fali |
1310nm±20nm
1550nm±20nm |
1625nm±20nm
(Filtrowane) |
1650nm±5nm
(Filtrowane) |
1310nm/1550nm±20nm
1625nm±20nm
(Filtrowane) |
1310/1550nm±20nm
1650±5nm
(Filtrowane) |
| Filtr |
/ |
Przepustowy >1595nm
Izolacja >40dB
(1270nm~1585nm) |
Pasmowy
1650nm±7nm
Izolacja >40dB
(1650nm±10nm) |
Przepustowy >1595nm
Izolacja >40dB
(1270nm~1585nm) |
Pasmowy 1650nm±7nm
Izolacja >40dB
(1650nm±10nm) |
| Typ włókna |
G.652 |
| Maksymalny zakres dynamiczny |
37/35dB |
38dB |
38dB |
38/36/36dB |
40/38/38dB |
42/40/40dB |
38/36/36dB |
| Martwa strefa zdarzeń |
0,5 m |
| Martwa strefa ATT |
3,5 m |
| Martwa strefa PON |
30 m |
| Zakres testowy |
100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km |
| Szerokość impulsu |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| Dokładność zakresu |
±(0,75m+ Interwał próbkowania 40,005% x Odległość testowa) |
| Dokładność strat |
±0,03dB |
| Punkty próbkowania |
≥256k |
|
| PON OTDR |
| Rozdzielczość próbkowania |
0,015m-16m |
| Dokładność odbicia |
±2dB |
| Format pliku |
Format pliku standardowego SOR |
| Tryb pomiaru strat |
Metoda 4-punktowa / Metoda 5-punktowa |
| Poziom bezpieczeństwa lasera |
Klasa Ⅱ |
| Częstotliwość odświeżania |
4Hz (Typ.) |
| Przechowywanie danych |
Pamięć wewnętrzna: 2GB, 200 000 krzywych; Pamięć zewnętrzna: 64GB |
| Złącze |
FC/UPC (Wymienne SC, ST) |
| Interfejs danych |
USBA, port typu C, RJ45 LAN 10/100Mbit/s |
| OPM |
| Zakres długości fal |
800nm~1700nm |
| Złącze |
Uniwersalne złącze FC/SC/ST |
| Zakres testowy |
-50dBm~+26dBm/-70dBm~+6dBm |
| Niepewność |
±5% |
| Długość fali kalibracji |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Typ lasera |
FP-LD |
| Długość fali |
Zgodna z wyjściową długością fali OTDR |
| Moc wyjściowa |
≥-5dBm (włókno sM) |
| Tryb |
CW/270Hz/1kHz/2kHz |
| Stabilność |
CW, +0,5dB/15min (Test po 15 minutach nagrzewania) |
| Złącze |
FC/UPC (Wymienne SC, ST) |
| VFL |
| Długość fali |
650nm士20nm |
| Moc wyjściowa |
≥10mW |
| Tryb |
CW/1Hz/2Hz |
| Stabilność |
FC/UPC (Wymienne SC, ST) |
| Indeks strat optycznych odnosi się do powyższego źródła światła i wskaźnika miernika mocy optycznej |
| Inne |
| Wyświetlacz |
7-calowy kolorowy LCD + ekran dotykowy Rozdzielczość: 800×480 |
| Zasilanie |
Adapter typu c: wejście: 100v~240v, 50/60Hz, wyjście: 5V/3A, 9V/2A, 12V/1,5A Bateria litowa: 3,7v, 10400mAh |
| Temperatura pracy |
-10°C~+50°C |
| Temperatura przechowywania |
-40°C~+70°C |
| Wilgotność względna |
0~95%, bez kondensacji |
| Waga |
<1,2 kg |
| Rozmiar |
215mmx160mmx50mm |
| Funkcje hosta: OTDR/VFL/LS/OPM/Mapa zdarzeń/Wykrywanie zakończeń/Test strat optycznych/Test Ethernet/Test zdalny/Zarządzanie plikami |
|
| Lista konfiguracji |
|
|
|
|
| Nr |
Nazwa |
Ilość |
Uwaga |
| 1 |
Host |
1 |
|
| 2 |
Zasilacz AC/DC |
1 |
|
| 3 |
Dysk U (zawierający oprogramowanie analityczne/Instrukcję obsługi) |
1 |
|
| 4 |
Linia danych |
1 |
|
| 5 |
Adapter OTDR SC |
1 |
|
| 6 |
Adapter OPM SC |
1 |
|
| 7 |
Instrukcja obsługi |
1 |
|
| 8 |
Certyfikat kalibracji |
1 |
|
| 9 |
Certyfikat/Karta gwarancyjna |
1 |
|
| 10 |
Ściereczka do czyszczenia |
10 |
|
| 11 |
Skórzana gałka |
1 |
|
| 12 |
Specjalny plecak na instrument |
1 |
|
