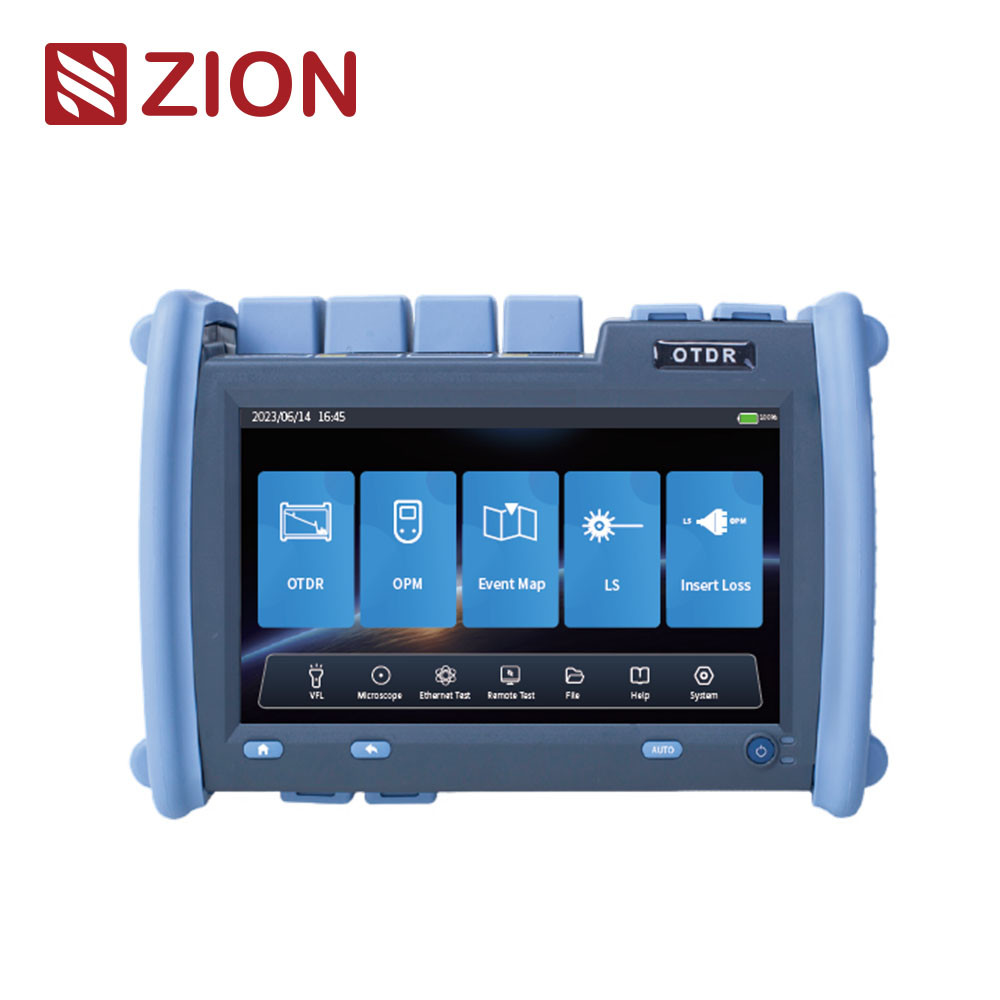

Wydajny system OTDR serii ZCOTDR-6800 wykorzystuje 7-calowy kolorowy ekran, który ułatwia obsługę.Zintegrowane funkcje wielofunkcyjne pomagają klientom skuteczniej rozwiązywać test pola łącza komunikacyjnego i późniejszą konserwacjęMaksymalny zakres dynamiczny wynosi 45 dB. Można go przeniknąć przez rozdzielacz światła, aby skutecznie poprawić wydajność w testach sieci PON.
Seria ZCOTDR-6800 jest głównie stosowana do pomiaru długości, utraty i jakości połączenia światłowodu i kabla.naprawę awaryjną, rozwój i pomiar produkcji światłowodu i kabla optycznego. |
|
|
|
|
| Cechy produktu |
|
|
|
|
| • Procesor czterogłowy, system Linux, płynne sterowanie |
 |
| • Obszar ślepoty min wynosi 0,8 m, maksymalny zakres dynamiczny 45 dB |
| • Duża pojemność pamięci masowej, pamięć wewnętrzna > 12 GB |
| • Wygenerowanie raportu testu i diagnozy w PDF jednym kliknięciem |
| • Ekran pojemnościowy HD wielofunkcyjny, rozdzielczość 1024x600 |
| • Badanie rozdzielacza sieci PON, do wsparcia 1/64 |
| • Standardowy format pliku SOR |
| • Nazwa pliku może być wydana zarówno po chińsku, jak i po angielsku |
• Zintegrowanie OTDR/VFL/LS/OPM/Mapy zdarzeń/Testu strat
/Identyfikacja twarzy końcowej/Próba zdalnego sterowania siecią Ethernet/Próba sieci |
| |
| Specyfikacje techniczne |
|
|
|
|
| ZCOTDR-6800 OTDR |
| Model |
S1 |
S2 |
D0 |
D1 |
D2 |
D3 |
D4 |
T1 |
T2 |
T3 |
T4 |
F1 |
M1 |
SM1 |
| Rodzaj |
SM |
|
MM |
SM/MM |
| Długość fali |
1650 nm |
1310 nm
1550 nm |
1310 nm
1490 nm
1550 nm |
1310 nm
1550 nm
1625 nm |
1310 nm
/1550nm
/1650nm |
1310 nm
1490 nm
1550 nm
1625 nm |
850 nm
1300 nm |
850 nm
1300 nm
1310 nm
1550 nm |
| Maksymalny zakres dynamiczny ((dB) |
33 |
38 |
32
30 |
35
33 |
38
36 |
42
40 |
45
43 |
38
36
36 |
32
30
30 |
42
40
40 |
42
40
40 |
37
35
35
35 |
26
28 |
26
28
35
33 |
| Strefa ślepa zdarzenia |
1 m |
00,8 m |
00,8 m |
1 m |
00,8 m |
1 m |
1 m |
1 m |
| ATT Ślepa strefa |
5m |
4 m |
4 m |
5m |
4 m |
4 m |
5m |
5m |
| Zakres badań |
100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km |
| Szerokość impulsu |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| Dokładność w zakresie |
±(0,75m+interwał próbkowania+0,005%xodległość testowa) |
| Dokładność strat |
± 0,01 dB/dB |
| Maksymalne punkty próbkowe |
≥256k |
| Rozdzielczość próbki |
00,05m-4m |
| |
| OTDR |
| Dokładność odbicia |
00,03 dB/dB |
| Format pliku |
Standardowy format pliku |
| Analiza strat |
Metoda 4-punktowa /metoda 5-punktowa |
| Poziom bezpieczeństwa lasera |
Klasa II |
| Prędkość odświeżania |
3 Hz (typ.) |
| Przechowywanie danych |
≥ 12 GB |
| Złącze |
FC/UPc ((Wymieńalne SC,ST) |
| OPM |
| Zakres długości fali |
800 nm~1700 nm |
| Złącze |
Uniwersalne FC/SC/ST |
| Zakres badania |
-50 dBm~+26 dBm/-70 dBm~+10 dBm |
| Niepewność |
± 5% |
| Długość fali kalibracyjnej |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Długość fali |
Zgodne z długością fali wyjściowej OTDR |
| Moc wyjściowa |
≥-5dBm |
| Stabilność |
CW, +0,5dB/15min (badanie po 15 minutach podgrzewania) |
| Złącze |
FC/UPC ((Zmienne SC,ST) |
| VFL |
| Długość fali |
650nm士20nm |
| Moc wyjściowa |
≥ 10 mW |
| Tryb |
CW/1Hz/2Hz |
| Złącze |
FC/UPC ((Zmienne SC,ST) |
| Indeks Optical LossTest odnosi się do powyższego źródła światła i indeksu licznika mocy optycznej. |
|
|
|
|
| Pozostałe |
| Wyświetlacz |
7-calowy kolorowy ekran dotykowy, rozdzielczość 1024x600 |
| Zasilanie |
Adaptor AC/DC: wejście: 100V~240V, 50/60Hz,0.6A, Qutput: 12V-19v, 15A, bateria litowa: 7.4v, 5200mAh |
| temperatury roboczej |
-10°C~+50°C |
| Temperatura przechowywania |
40°C~+70°C |
| wilgotność względna |
0~95%, Nieskondensujące |
| Waga |
< 1,2 kg |
| Wielkość |
227mmx160mmx70mm |
| Interfejs danych |
USB-Ax2, port typu C, RJ45 LAN 100/1000Mbit/s |
| Rozpraszanie mocy |
< 6W |
| Funkcje hosta: OTDR/OPM/FL/LS/Event Map/Fiber End Detection/Optical Loss Test/Ethemet Remote/Network test |
| |
| Lista konfiguracji |
|
|
|
|
| - Nie, nie. |
Nazwa |
Ilość |
Uwaga |
| 1 |
Gospodarz |
1 |
|
| 2 |
Adapter AC/DC |
1 |
|
| 3 |
U disk (zawierający oprogramowanie analityczne/Przewodnik użytkownika) |
1 |
|
| 4 |
Linia danych |
1 |
|
| 5 |
Adapter OTDR SC |
1 |
|
| 6 |
Adapter OPM SC |
1 |
|
| 7 |
Podręcznik |
1 |
|
| 8 |
Świadectwo kalibracji |
10 |
|
| 9 |
Certyfikat/kartka gwarancyjna |
1 |
|
| 10 |
Czysty kawałek bawełny |
1 |
|
| 11 |
Głowica ze skóry |
1 |
|
| 12 |
Specjalny plecak do przyrządów |
1 |
|
