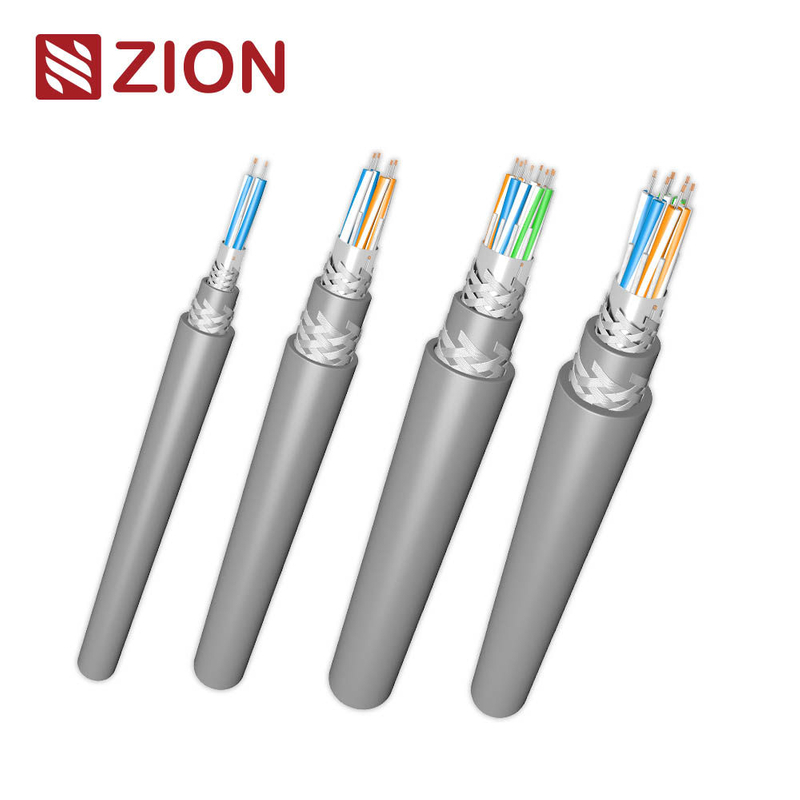

Przewód komunikacyjny przemysłowy RS485 24AWG z ekranem foliowo-plecionym i impedancją 120Ω dla wysokiej odporności na EMI

24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
Podstawowe informacje
Miejsce pochodzenia: Ningbo, Szanghaj
Nazwa handlowa: hellosignal
Numer modelu: RS-485
Minimalne zamówienie: 10 km
Szczegóły pakowania: rolka, drewniana szpula, karton, paleta
Czas dostawy: Zwykle 25 dni roboczych
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Podkreślić:

Kabel RS485 24AWG

,

Przemysłowy kabel komunikacyjny z ekranem folia+oplot

,

Kabel danych RS485 120Ω

opis produktu

Kabel RS485 serii 24AWG. 1 ¢4 pary. Folia + osłona.
Seria kabli przemysłowych RS485 - 24AWG, 1-4 pary
Folia + tarcza z przędzy • LSZH / PVC CMP / FEP CMP / PE Jacket • 120Ω
Dostępne modele:732011 • 732013 • 732014 • 732021 • 732023
Seria premium RS485 24AWG firmy ZION COMMUNICATION oferuje pełną gamę kabli komunikacyjnych wysokiej klasy przemysłowej o wysokiej odporności na EMI przeznaczonych do seryjnych sieci danych RS485/RS422.Ta seria zawiera podwójną osłonę (Folii + Tynkowane Włókna Miedziane), izolacja FPE i różnorodne opcje kurtki, w tym LSZH (Eca) dla bezpieczeństwa budynków, klasyfikowane przez CMP PVC / FEP dla instalacji plenarnych i kurtka PE dla wymagających środowisk.
Idealny do PLC, Modbus, BMS/HVAC, przyrządów, kontroli dostępu, systemów alarmu pożarowego i automatyki przemysłowej.
Najważniejsze wydarzenia
  • 24AWG przewodniki miedziane w puszkach do niskiego tłumienia i solidnej integralności sygnału
  • Podwójnie osłonięty:Folia aluminiowa + zaplecze miedziankowe do silnej odporności na EMI/RFI
  • Impedancja charakterystyczna 120Ω dla sieci wielokrotnych kropli RS485/RS422
  • Niska pojemność dla komunikacji dalekobieżnej
  • Wymogi dotyczące instalacji:
    • LSZH (Eca):Niższy poziom dymu bez halogenów dla budynków i przestrzeni publicznych
    • PVC CMP:Określone jako plenum dla bezpiecznych przed ogniem pomieszczeń wentylacyjnych
    • FEP CMP:Kable plenum o wysokiej wydajności ognioodporne
    • Żakiet PE:Zwierzęta w środowisku zewnętrznym/przemysłowym
  • Temperatura pracy: -20°C do +60°C
  • Stabilna wydajność w środowiskach z VFD, silnikami i dużym hałasem EMI
Typowe zastosowania
  • Autobusy seryjnej komunikacji RS485 / RS422
  • Modbus RTU / BACnet MS/TP sieci polowe
  • Systemy automatyki PLC i sterowania przemysłowego
  • Systemy zarządzania budynkami (BMS)
  • Kontrola i monitorowanie klimatyzacji
  • Systemy kontroli dostępu / CCTV / systemy bezpieczeństwa
  • Rozkład sygnału alarmowego przeciwpożarowego (modele CMP/LSZH)
  • Przesyłki czujników, przyrządów i przewodów sterowania procesami
Budowa kabli
Składnik Opis
Kierowca 24AWG miedź w puszkach
Struktura par Pary skręcone z izolacją kolorową
Izolacja FPE (polyetylen piankowy)
Tarcza numer jeden. Folia aluminiowa (100% pokrycia)
Tarcza numer dwa. Włókna miedziane
Włókno odpływowe Włókna drukowane z miedzi
Opcje kurtki LSZH Eca / PVC CMP / FEP CMP / PE
Kolor Standard Gray (inne opcjonalne)
Ripcord Wliczone
Charakterystyka elektryczna (typowa seria)
Nieruchomości Wartość
Opór prądu stałego ~ 24 Ω/1000 ft (78,7 Ω/km)
Pojemność (Cond-Cond) 120,8 pF/ft (42 pF/m)
Pojemność (Cond-Shield) 75-76 pF/m typowe
Charakterystyczna impedancja 120 Ω
Szybkość rozprzestrzeniania się ~ 78%
Poziom napięcia 300 V
Mechaniczne i środowiskowe
Nieruchomości Wartość
Temperatura pracy -20°C do +60°C
Radiusz zgięcia ≥ 10 × przedawkowanie
Przystosowanie do środowiska Wnętrza / przemysł / plenum / LSZH Bezpieczne strefy
Routing aplikacji Przewody, tacy, obszary plenarne, pomieszczenia wyposażenia
Tabela wyboru modelu -- 24AWG (1P-4P)
(Możę automatycznie wypełnić wartości nadmiaru i wagi z arkuszy kalkulacyjnych, jeśli to konieczne)
Model Pary Rodzaj kurtki Osłony Nominalna przedawkowanie. Zastosowanie
732011 1P LSZH Eca Folia + warkocz 0.270 w (odkryto) BMS, HVAC, sterowanie sygnałem
732013 1P PVC CMP Folia + warkocz (dane można wyodrębnić) Odpowiedź na pytanie:
732014 1P FEP CMP Folia + warkocz (dane można wyodrębnić) Przesyłki plenum o wysokiej temperaturze
732021 2P LSZH Eca Folia + warkocz (dane można wyodrębnić) Wielokanałowy system BMS/HVAC
732023 2P PVC CMP Folia + warkocz (dane można wyodrębnić) Alarm przeciwpożarowy / panele FA
732024 2P FEP CMP Folia + warkocz (dane można wyodrębnić) Plenum, obszary o wysokiej EMI
732025 2P Koszulka PE Folia + warkocz (dane można wyodrębnić) Światła na zewnątrz/przemysł
732031 3P LSZH Eca Folia + warkocz (dane można wyodrębnić) Automatyka budynków
732041 4P LSZH Eca Folia + warkocz (dane można wyodrębnić) Sieci wielowzorcowe RS485
Standardy i zgodność
  • Dostępne opcje UL/NEC CMP
  • LSZH Eca dla zgodności UE w zakresie bezpieczeństwa budynków
  • RoHS 2 (2011/65/UE) zgodny
  • Oznakowanie CE (dyrektywa o niskim napięciu)
  • Badanie płomienia (VW-1 / CMP / LSZH Eca w zależności od modelu)
