Dom > Produkty> System światłowodowy> 24AWG RS485 Kabel przemysłowy z foliową osłoną + osłoną z plecami i impedancją 120Ω dla środowisk o wysokiej EMI

24AWG RS485 Kabel przemysłowy z foliową osłoną + osłoną z plecami i impedancją 120Ω dla środowisk o wysokiej EMI

24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
Podstawowe informacje
Miejsce pochodzenia: Ningbo, Szanghaj
Nazwa handlowa: hellosignal
Numer modelu: RS-485
Minimalne zamówienie: 10 km
Szczegóły pakowania: rolka, drewniana szpula, karton, paleta
Czas dostawy: Zwykle 25 dni roboczych
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Podkreślić:

Przemysłowy kabel RS485 24AWG

,

Kabel RS485 z ekranem foliowym + oplotem

,

Przemysłowy kabel o impedancji 120Ω

opis produktu

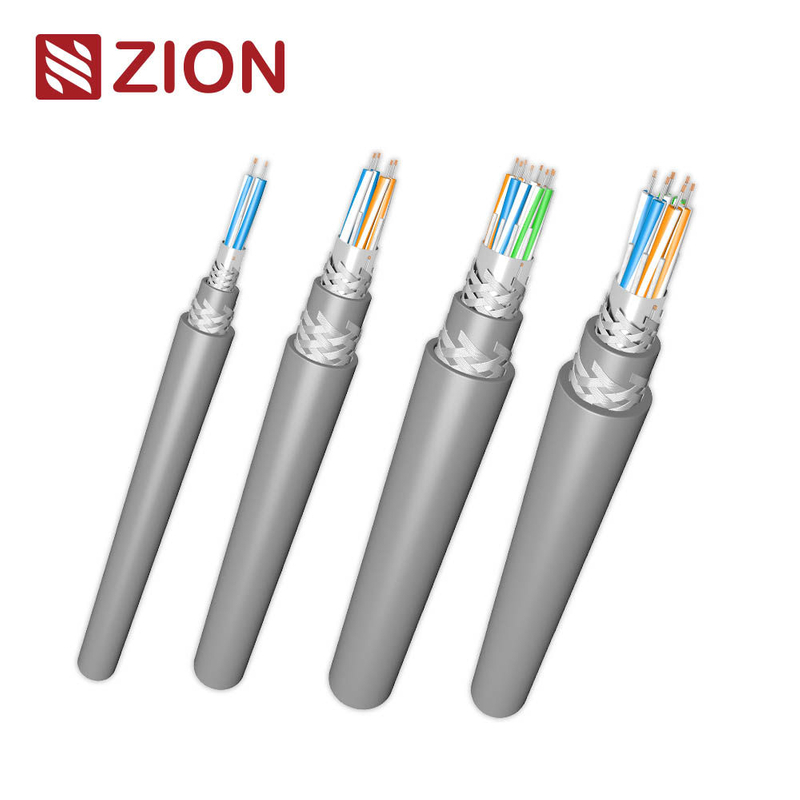

Seria kabli przemysłowych RS485 — 24AWG, 1–4 pary, folia + ekranowanie w oplocie, PVC, 120 Ω
Przemysłowy kabel komunikacyjny odporny na wysokie zakłócenia elektromagnetyczne do systemów transmisji danych RS485/RS422/szeregowych
Dostępne modele
73201
Konfiguracja 1 pary
73202
Konfiguracja 2 par
73203
Konfiguracja 3 par
73204
Konfiguracja 4 par
Seria kabli RS485 24AWG firmy ZION COMMUNICATION została zaprojektowana z myślą o środowiskach przemysłowych wymagających doskonałej odporności na zakłócenia, stabilnej transmisji na duże odległości i trwałej konstrukcji. Wyposażona w podwójne ekranowanie (folia aluminiowa + oplot z cynowanej miedzi), przewody skręcone z cynowanej miedzi i izolację z pianki PE, ta seria kabli zapewnia impedancję 120 Ω, niską pojemność i doskonałą ochronę przed zakłóceniami elektromagnetycznymi (EMI).
Nadaje się do sieci PLC, automatyki fabrycznej, oprzyrządowania, systemów HVAC/BMS, kontroli dostępu i systemów komunikacyjnych opartych na RS485/RS422.
Kluczowe funkcje
  • Podwójne ekranowanie: folia aluminiowa + oplot z cynowanej miedzi dla lepszej ochrony EMI/RFI
  • Przewody z cynowanej miedzi 24AWG zapewniają niskie tłumienie i wysoką niezawodność sygnału
  • Izolacja z pianki PE (FPE) zapewnia niższą pojemność i lepszą wydajność przy wysokich częstotliwościach
  • Impedancja charakterystyczna 120Ω, w pełni kompatybilna ze standardami komunikacji RS485/422
  • Niska pojemność: typowo ~12,8 pF/ft (42 pF/m).
  • Płaszcz zewnętrzny z PVC: elastyczny, trudnopalny, przeznaczony do stosowania w pomieszczeniach przemysłowych
  • Idealny do wielopunktowych sieci autobusowych, transmisji RS485 na duże odległości i obiektów o dużym natężeniu zakłóceń elektromagnetycznych
  • Temperatura pracy: -20°C do +60°C
Typowe zastosowania
  • Komunikacja szeregowa RS485/RS422
  • Sieci PLC i automatyka przemysłowa
  • Systemy obiektowe typu Modbus, BACnet, Profibus
  • Systemy zarządzania budynkiem (BMS)
  • Sterowanie i monitorowanie HVAC
  • Kontrola dostępu i okablowanie sygnałów bezpieczeństwa
  • Oprzyrządowanie i sieci czujników
  • Pomieszczenia sterowania silnikami / środowiska przemysłowe o dużym natężeniu zakłóceń elektromagnetycznych
Konstrukcja kabla
Część Opis
Dyrygent Linka miedziana cynowana 24AWG
Struktura pary Skrętki z izolacją oznaczoną kolorami
Izolacja Pianka polietylenowa (FPE)
Tarcza nr 1 Folia aluminiowo-poliestrowa (100% krycia)
Tarcza nr 2 Tarcza z oplotu z cynowanej miedzi
Drut spustowy Linka miedziana cynowana 24AWG
Kurtka PVC (niepalny), okrągły
Kolor Standardowy szary (dostępne inne kolory)
Ripcord W zestawie, co ułatwia zdejmowanie kurtki
Charakterystyka elektryczna (typowa)
Nieruchomość Typowa wartość
Rezystancja przewodu prądu stałego 24 Ω/1000 stóp
Pojemność (przewodnik-przewód) 12,8 pF/stopę (42 pF/m)
Pojemność (przewodnik-ekran) Typowo 23 pF/ft
Impedancja charakterystyczna 120 omów
Prędkość propagacji ~0,78 c
Maks. Aktualny 1A (typowy)
Napięcie znamionowe 300 V (różni się w zależności od modelu AWM)
Mechaniczne i środowiskowe
Nieruchomość Wartość
Temperatura pracy -20°C do +60°C
Promień zgięcia (montaż) ≥ 10 × średnica zewnętrzna
Promień zgięcia (statyczny) ≥ 5 × średnica zewnętrzna
Przydatność środowiskowa W pomieszczeniach suchych lub wilgotnych
Instalacja Korytka, przewody, szafy sterownicze
Tabela wyboru modelu
SKU Pary Liczba dyrygentów Nominalna średnica zewnętrzna Zastawianie Typowy przypadek użycia
73201 1 para 2 przewodników 0,270 cala (nominalnie) Folia + Oplot Jednokanałowy RS485/422
73202 2 pary 4 przewodników Do ustalenia Folia + Oplot Sieci wielosensorowe
73203 3 pary 6 przewodników Do ustalenia Folia + Oplot Średnie systemy PLC
73204 4 pary 8 przewodników Do ustalenia Folia + Oplot Złącze wielopunktowe RS485 o wysokim EMI
Standardy i zgodność
  • Odpowiednie style UL AWM (według karty produktu)
  • Zgodny z RoHS/RoHS2
  • Oznaczenie CE (dyrektywa niskonapięciowa)
  • Wydajność płomienia: VW-1 (typowa)
