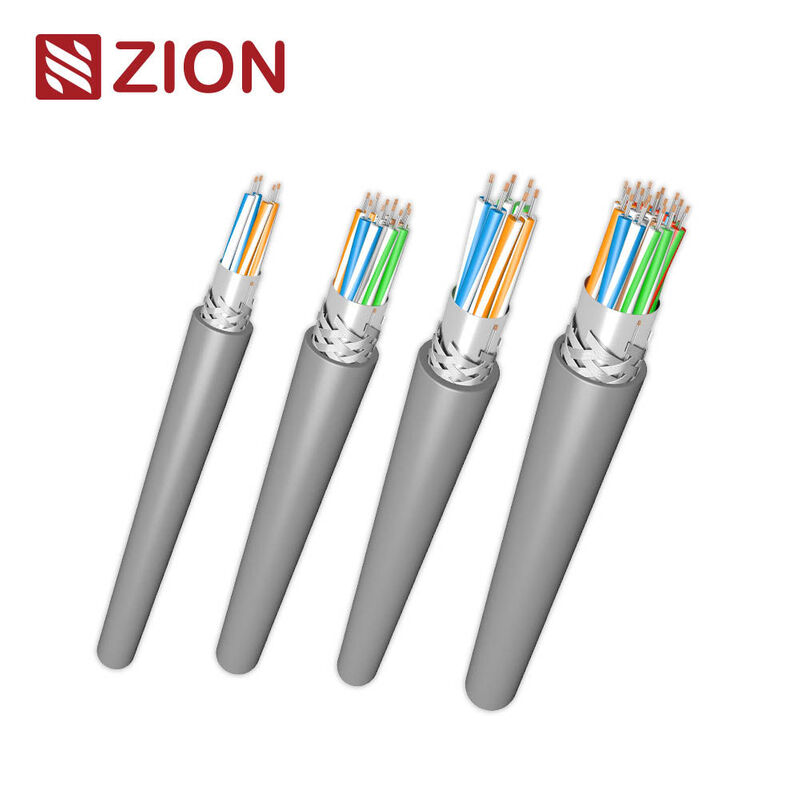

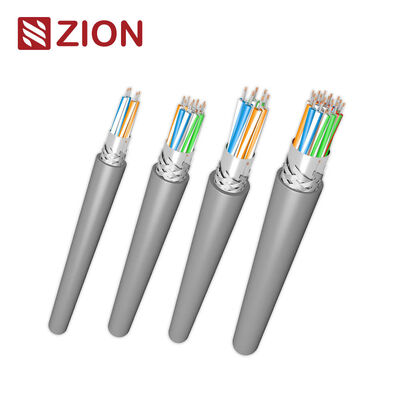

28AWG Kabel komunikacyjny RS485/RS232 z obudową w formie folii miedzianego, o impedancji 120Ω do automatyzacji przemysłowej

■RS485/RS232 Wieloparowy kabel komunikacyjny (28AWG, 4?? 12,5 par, folia tarcza, PVC, 120Ω)

Stabilny, niskiej przepustowości kabel danych do automatyzacji przemysłowej i komunikacji seryjnej

Dostępne modele:73004(4 pary) ·73005(5 par) ·73006(8 par) ·73012(12,5 pary)

Komunikacja Ziona Wieloparowe kable RS485/RS232 są zaprojektowane do niezawodnej, nisko hałasowej i odpornej na zakłócenia transmisji danych w zakresie kontroli przemysłowej, automatyki budynków, przyrządów,i systemów komunikacji seryjnej.
Wszystkie kable posiadają 28AWG przewodniki miedziane, izolację PE, 100% foliową osłonę i trwałą kurtkę z PVC.osiąganie charakterystycznej impedancji 120Ω i niskiej pojemności dla stabilnego sygnalizacji różnicowej dużych prędkości.

■Kluczowe cechy

• 28AWG przewodniki miedziane w puszkach zapewniają elastyczność i wysoką integralność sygnału.

• Izolacja PE z pianki (FPE) zmniejsza pojemność i zwiększa wydajność wysokiej częstotliwości.

• Całkowita osłona z folii aluminiowo-poliestrowej (typ Beldfoil®) zapewnia doskonałą ochronę przed EMI/RFI.

• Włókno drenowe z miedzi pozwala na niezawodne uziemienie i usunięcie osłony.

• Impedancja charakterystyczna 120Ω, idealna dla systemów łączności RS485/RS422/RS232.

• Niska pojemność:

• 11 pF/ft (36 pF/m) kondycja do kondycji

• 20 pF/ft (66 pF/m) kondycja do osłony

• Władowanie nominalne: 150 V (CL2), 30 V (UL AWM 2919).

• Temperatura pracy: od -20 °C do +60 °C.

• Dostępne w 4 do 12,5 pary, aby dopasować różne gęstości okablowania.

■Typowe zastosowania

• Transmisja danych seryjnych RS485 / RS422 / RS232

• Sieci PLC, DCS i automatyki fabrycznej

• Przemysłowe sterowanie ruchem i monitorowanie

• Systemy zarządzania budynkami (BMS), sieci HVAC

• Systemy bezpieczeństwa, kontroli dostępu i alarmu

• Instrumenty, czujniki i zdalne łącza I/O

■Budowa kabli

■Charakterystyka elektryczna (typowa)

Na podstawie modelu 73004, inne modele mają identyczne osiągi elektryczne z różnicami tylko w nadmiarze i wadze.

■Mechaniczne i środowiskowe

■Wybór modelu (seria ≈ 12,5 par)

■Standardy i zgodność
