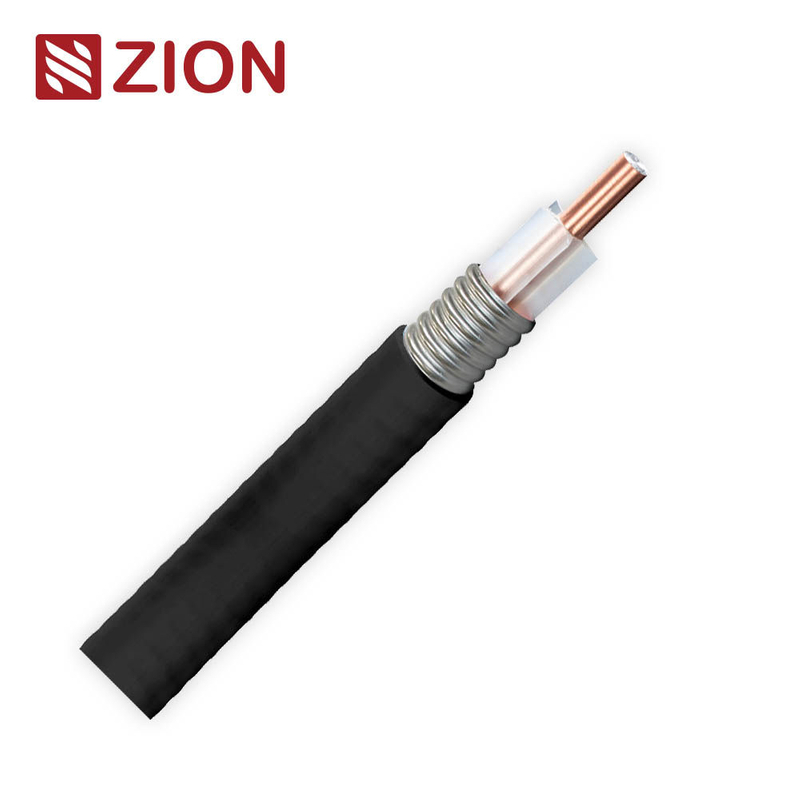

1/2" aluminiowy koncentryczny kabel RF z dielektrykiem powietrznym do transmisji o wysokiej wydajności do 6 GHz

1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
1/2" Aluminum Air Dielectric RF Coaxial Cable for High-Efficiency Transmission up to 6 GHz
Podstawowe informacje
Miejsce pochodzenia: Ningbo, Szanghaj
Nazwa handlowa: hellosignal
Numer modelu: RF
Minimalne zamówienie: 10 km
Szczegóły pakowania: rolka, drewniana szpula, karton, paleta
Czas dostawy: Zwykle 25 dni roboczych
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Podkreślić:

1/2" Rf Kabel koaksjalny

,

Kabel dielektryczny powietrza 6 GHz

,

Kabel koaksjalny z aluminium falistego

opis produktu

■Opis

Ten 1/2" Aluminium Air Dielectric RF Coaxial Cable jest zaprojektowany do wysokiej wydajności transmisji RF w komunikacji bezprzewodowej, telewizji i radiowym nadawaniu, obronie HF, radiu mobilnym, rozwiązaniach kablowych,i systemy DAS w budynkach.
Jego precyzyjnie ukształtowany przewodnik CCA, walcowany zewnętrzny przewodnik miedziany i zoptymalizowany dielektryczny zapewniają niskie tłumienie i stabilną wydajność szerokopasmową do6 GHz.

■Cechy projektowe

Składnik Materiał / Specyfikacja
Przewodnik wewnętrzny Drut miedziany Aluminiowy, Ø 4,75 ± 0,05 mm
Izolacja Wyrzucony polietylen, Ø 11,80 ± 0,20 mm
Przewodnik zewnętrzny
Pozostałe, o masie przekraczającej 1 kg, Ø 13,80 ± 0,15 mm
Włóczno PVC, kolor biały, Ø 15,90 ± 0,20 mm

■Specyfikacje elektryczne

Parametry Wartość
Impedancja 50 ± 2 Ω
Względna prędkość rozprzestrzeniania 0.88
Pojemność 75 pF/m
Maksymalna częstotliwość pracy 6 GHz
Wskaźnik mocy szczytowej 40 kW
Wielkość napięcia RF 2000 Woltów
Włókno badawcze iskry w kurtce 8000 Vrms
Odporność wewnętrznego przewodnika prądu stałego ≤ 1,58 Ω/km
Oporność prądu stałego zewnętrznego przewodnika ≤ 2,29 Ω/km

■Specyfikacje środowiskowe

Warunki Zakres temperatury
Instalacja -20°C do +60°C
Działanie -40°C do +85°C
Przechowywanie -40°C do +85°C

■Specyfikacje mechaniczne

Parametry Wartość
Wytrzymałość na rozciąganie 549 N
Min. Promień gięcia (jednorazowy) 76 mm
Min. promienie zgięcia (powtórzone) 127 mm
Moment gięcia 5.4 N·m
Wytrzymałość na rozbicie płytki płaskiej 12 N/mm

■Standardowe warunki

Zmniejszenie, VSWR:mierzone w temperaturze otoczenia 20°C, VSWR = 1.0
Średnia moc:mierzone w temperaturze otoczenia 40°C, VSWR = 1.0
Średnia moc (w wysokiej temperaturze):Temperatura wewnętrzna przewodnika = 100°C

■VSWR (proporcja fali napięcia w stanie ciągłym)

Pasma częstotliwości VSWR Max
680 MHz 960 MHz ≤ 113
1390 MHz 1450 MHz ≤ 113
1700 MHz 2200 MHz ≤ 113
2300 MHz ️ 2700 MHz ≤ 122
3550 MHz 4200 MHz ≤ 129
5150 MHz ̇ 6000 MHz ≤ 129

■Atenuacja i obsługa mocy

Częstotliwość (MHz) Typowe tłumienie (dB/100 m) Średnia moc (kW)
100 2.41 3.18
200 3.46 2.21
450 5.32 1.44
800 7.28 1.06
900 7.76 0.99
1500 10.3 0.75
1800 11.5 0.67
2000 12.2 0.63
2200 12.8 0.61
2400 13.5 0.57
2500 13.8 0.56
2700 14.5 0.54
3500 16.9 0.46
4000 18.3 0.43
5000 20.9 0.38
6000 23.3 0.34

■Opakowanie

Opakowanie: 500 m na rolkę
Wielkość bębna: 75 × 53 × 75 cm

■Certyfikacja

Kabel jest zgodny z odpowiednimi międzynarodowymi normami w zakresie transmisji koaksjalnej RF. Dokumenty certyfikacyjne dostępne na życzenie.

■Zamówienie

Numer części Opis
7101117 1-2" Aluminium powietrzne Dielektryczne PVC CM
7101117R 1-2" Aluminiowy Dielektryczny PVC CMR/FT4
7101117P 1-2" Aluminiowy Dielektryczny PVC CMP/FT6
