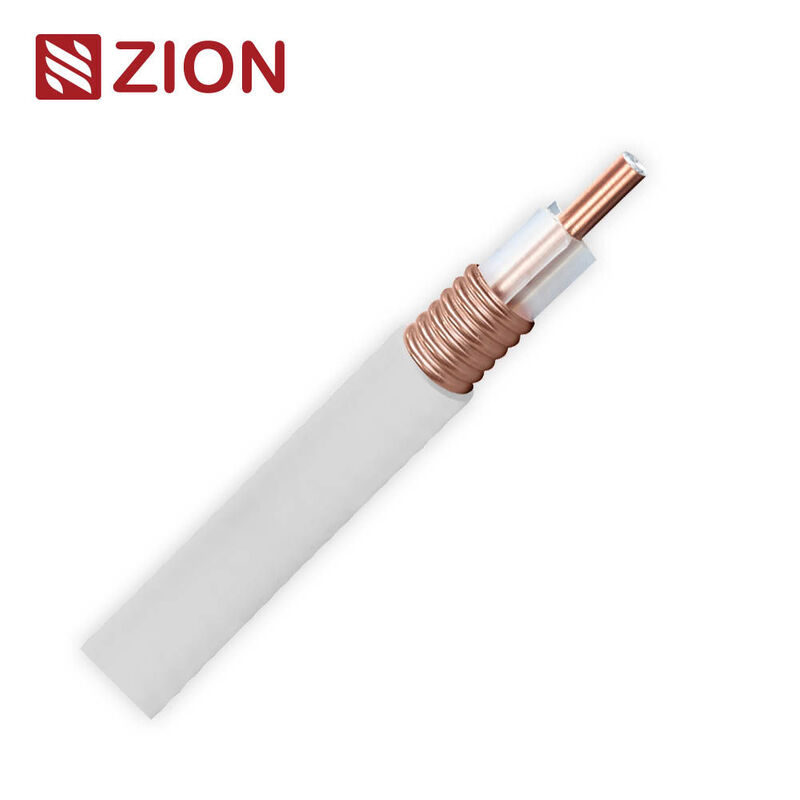

1/2" Miedziany koncentryczny kabel RF z powietrzną dielektryczną izolacją do wysokowydajnej transmisji sygnału do 6 GHz

1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
Podstawowe informacje
Miejsce pochodzenia: Ningbo, Szanghaj
Nazwa handlowa: hellosignal
Numer modelu: RF
Minimalne zamówienie: 10 km
Szczegóły pakowania: rolka, drewniana szpula, karton, paleta
Czas dostawy: Zwykle 25 dni roboczych
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Podkreślić:

1/2" Rf Kabel koaksjalny

,

Miedziany kabel z powietrzną dielektryczną izolacją

,

Kabel koncentryczny 6 GHz

opis produktu

■Opis produktu

Ten koncentryczny kabel RF z dielektrykiem powietrznym 1/2" miedzi jest przeznaczony do wysokowydajnej transmisji sygnału RF w komunikacji bezprzewodowej, transmisji TV i radiowej, systemach obrony HF, radiu mobilnym, rozwiązaniach kablowych i aplikacjach DAS w budynkach.
Jego karbowany miedziany przewód zewnętrzny, dielektryk o niskiej stracie i precyzyjna kontrola impedancji zapewniają doskonałą stabilność elektryczną w zakresie częstotliwości do 6 GHz.

■Cechy konstrukcyjne

Komponent Materiał / Specyfikacja
Przewód wewnętrzny Drut aluminiowy platerowany miedzią, Ø 4,75 ± 0,05 mm
Izolacja Wytłaczany polietylen, Ø 11,80 ± 0,20 mm
Przewód zewnętrzny Karbowana miedź, Ø 13,80 ± 0,15 mm
Powłoka PVC, kolor biały, Ø 15,90 ± 0,20 mm

■Specyfikacje elektryczne

Parametr Wartość
Impedancja 50 ± 1 Ω
Względna prędkość propagacji 0,88
Pojemność 76 pF/m
Maksymalna częstotliwość pracy 6 GHz
Moc szczytowa 40 kW
Napięcie testu iskrowego powłoki 8000 Vrms
Rezystancja DC przewodu wewnętrznego ≤ 1,62 Ω/km
Rezystancja DC przewodu zewnętrznego ≤ 1,90 Ω/km

■Specyfikacje środowiskowe

Warunek Zakres temperatur
Instalacja -20°C do +60°C
Praca -40°C do +85°C
Przechowywanie -40°C do +85°C

■Specyfikacje mechaniczne

Parametr Wartość
Wytrzymałość na rozciąganie 1120 N
Min. promień gięcia (pojedynczy) 76 mm
Min. promień gięcia (powtarzalny) 127 mm
Moment zginający 4,1 N·m
Wytrzymałość na zgniatanie płytą płaską 19,2 N/mm

■Warunki standardowe

Tłumienie, VSWR: mierzone w temperaturze otoczenia 20°C, VSWR = 1,0
Średnia moc: mierzona w temperaturze otoczenia 40°C, VSWR = 1,0
Średnia moc (wysoka temperatura): Temperatura przewodu wewnętrznego = 100°C

■VSWR (Voltage Standing Wave Ratio - współczynnik fali stojącej napięcia)

Pasmo częstotliwości VSWR Max
680 MHz – 960 MHz ≤ 1,13
1390 MHz – 1450 MHz ≤ 1,13
1700 MHz – 2200 MHz ≤ 1,13
2300 MHz – 2700 MHz ≤ 1,22
3550 MHz – 4200 MHz ≤ 1,29
5150 MHz – 6000 MHz ≤ 1,29

■Tłumienie i obsługa mocy

Częstotliwość (MHz) Typowe tłumienie (dB/100 m) Średnia moc (kW)
200 3,14 2,3
450 4,84 1,49
800 6,64 1,09
900 7,08 1,02
1500 9,45 0,77
1800 10,5 0,69
2000 11,2 0,65
2200 11,8 0,62
2400 12,4 0,59
2500 12,7 0,59
2700 13,3 0,55
3500 15,5 0,47
4000 16,8 0,44
5000 19,3 0,38
6000 21,6 0,34

■Pakowanie

Pakowanie: 500 m na szpulę
Rozmiar szpuli: 75 × 53 × 75 cm

■Certyfikacja

Kabel jest zgodny z odpowiednimi międzynarodowymi standardami dla transmisji koncentrycznej RF. Dokumentacja certyfikacyjna dostępna na żądanie.

■Zamawianie

Numer części Opis
7101116 1-2" Air Dielectric PVC CM
7101116R 1-2" Air Dielectric PVC CMR/FT4
7101116P 1-2" Air Dielectric PVC CMP/FT6
